光学自由曲面铣床重力/惯性力误差补偿

doi:10.12068/j.issn.1005-3026.2025.20230266

摘要/Abstract

摘要：

为了提高光学自由曲面的加工精度，针对传统机床在热和力方面的不足，构建了一种新的五轴机床拓扑结构，该拓扑结构可以有效减少热变形对机床精度的影响，并提出了重力/惯性力误差同步补偿方法.基于所建立的误差补偿模型对不同误差补偿方法的误差补偿效果进行了比较研究.结果表明，重力平衡结合力学分流立柱可以提高铣床精度，变力（variable force，VF）的误差补偿效果显著优于定力（constant force，CF），二维运动重力平衡（two-dimensional motion gravity balance，TMGB）的误差补偿效果显著优于固定重力平衡（fixed gravity balance，FGB）.最差的补偿方法为固定重力平衡结合定力，最好的补偿方法为二维运动重力平衡结合变力.固定重力平衡结合变力与二维运动重力平衡结合定力在不同条件下各有优缺点.

关键词: 光学自由曲面, 热误差, 惯性力误差, 重力误差, 误差补偿, 误差预防

Abstract:

In order to improve the machining accuracy of optical free-form surfaces， given the shortcomings of traditional machine tools in heat and force， a new five-axis machine tool topology is constructed， which can effectively reduce the influence of thermal deformation on the accuracy of machine tools， and a synchronous compensation method of gravity/inertial force error is proposed. The error compensation effect of different error compensation methods are compared and analyzed. The results show that the accuracy of milling machines can be greatly improved by using gravity balance combined with mechanical shunt column， and the error compensation effect of variable force （VF） is significantly better than that of constant force （CF）， the error compensation effect of two-dimensional motion gravity balance （TMGB） is significantly better than that of fixed gravity balance （FGB）. The worst compensation method is FGB combined with CF， while the best compensation method is TMGB combined with VF. The combination of FGB combined with VF and TMGB combined with CF have their own advantages and disadvantages under different conditions.

Key words: optical free-form surface, thermal error, inertia force error, gravity error, error compensation, error prevention

中图分类号:

TP 20

李奇, 张超, 于天彪, 王宛山. 光学自由曲面铣床重力/惯性力误差补偿[J]. 东北大学学报（自然科学版）, 2025, 46(2): 104-110.

Qi LI, Chao ZHANG, Tian-biao YU, Wan-shan WANG. Gravity/Inertia Force Error Compensation for Optical Free-Form Surface Milling Machines[J]. Journal of Northeastern University(Natural Science), 2025, 46(2): 104-110.

图/表 14

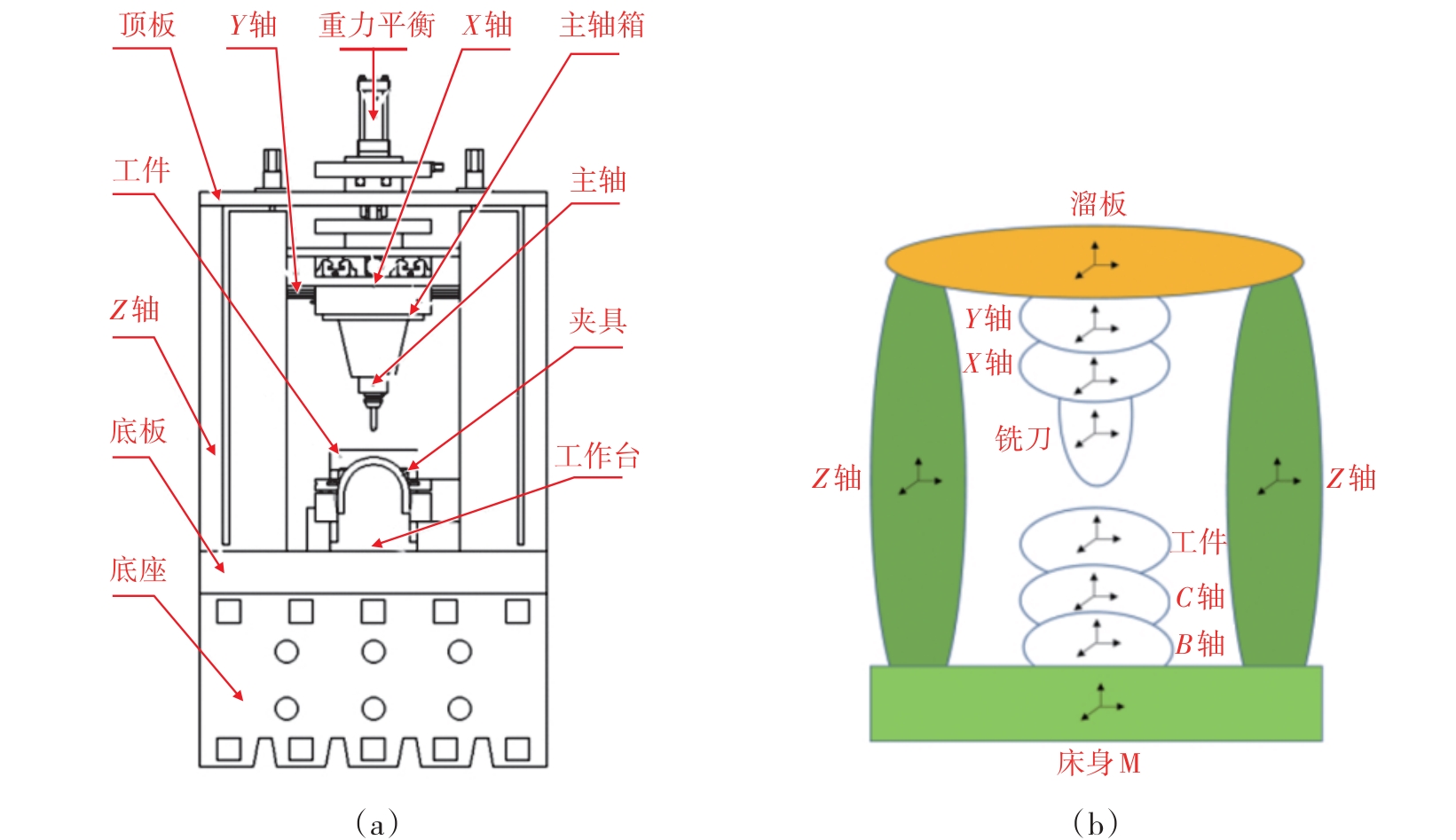

图1 光学自由曲面铣床（a） —主体结构；（b） —结构拓扑.

Fig. 1 Optical free-form surface milling machine

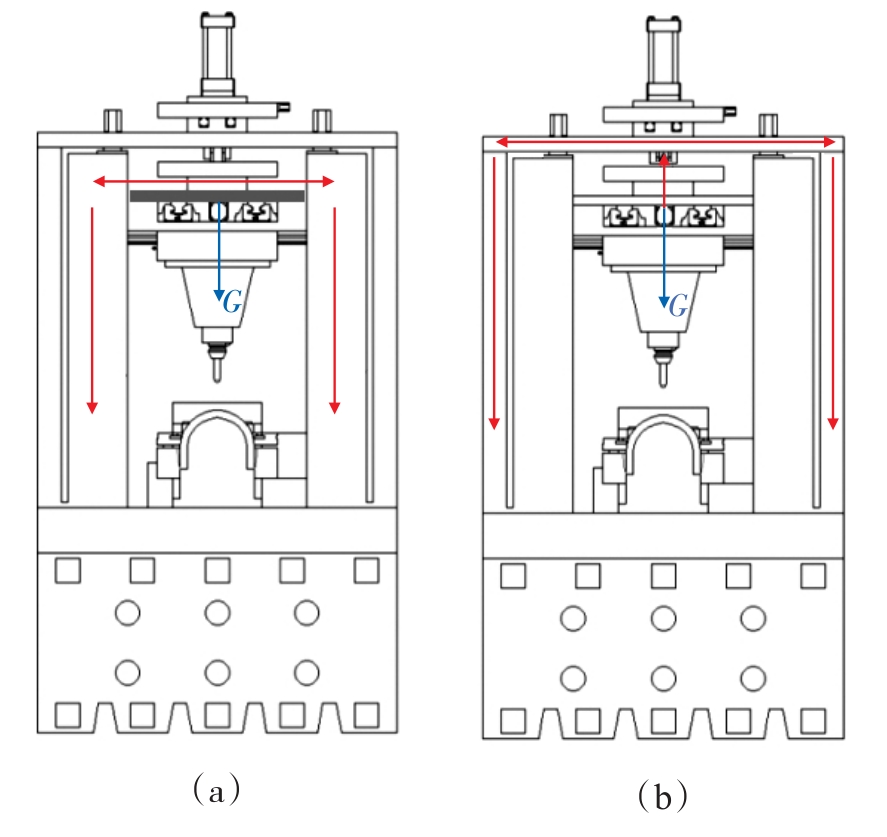

图2 光学自由曲面铣床重力和惯性力传递路径（（a） —重力平衡未补偿；（b） —重力平衡补偿.

Fig. 2 Gravity/inertia force transfer path of the optical free-form surface milling machine

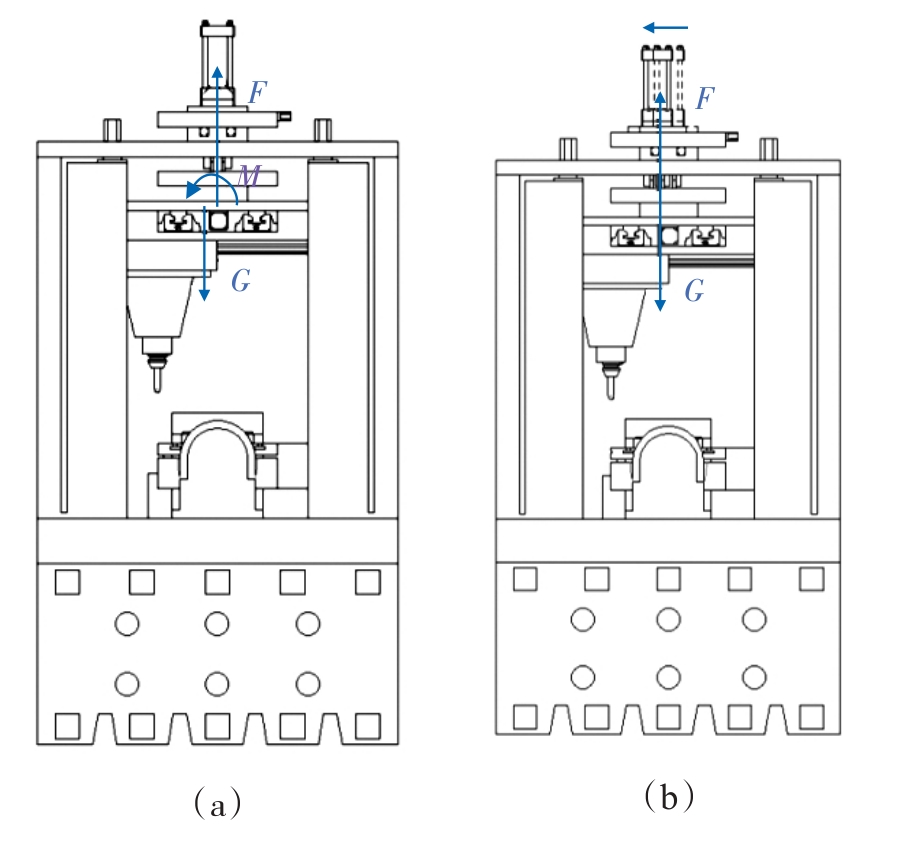

图3 重力平衡的工作原理（a） —固定重力平衡；（b） —二维运动重力平衡.

Fig. 3 Working principle of gravity balance

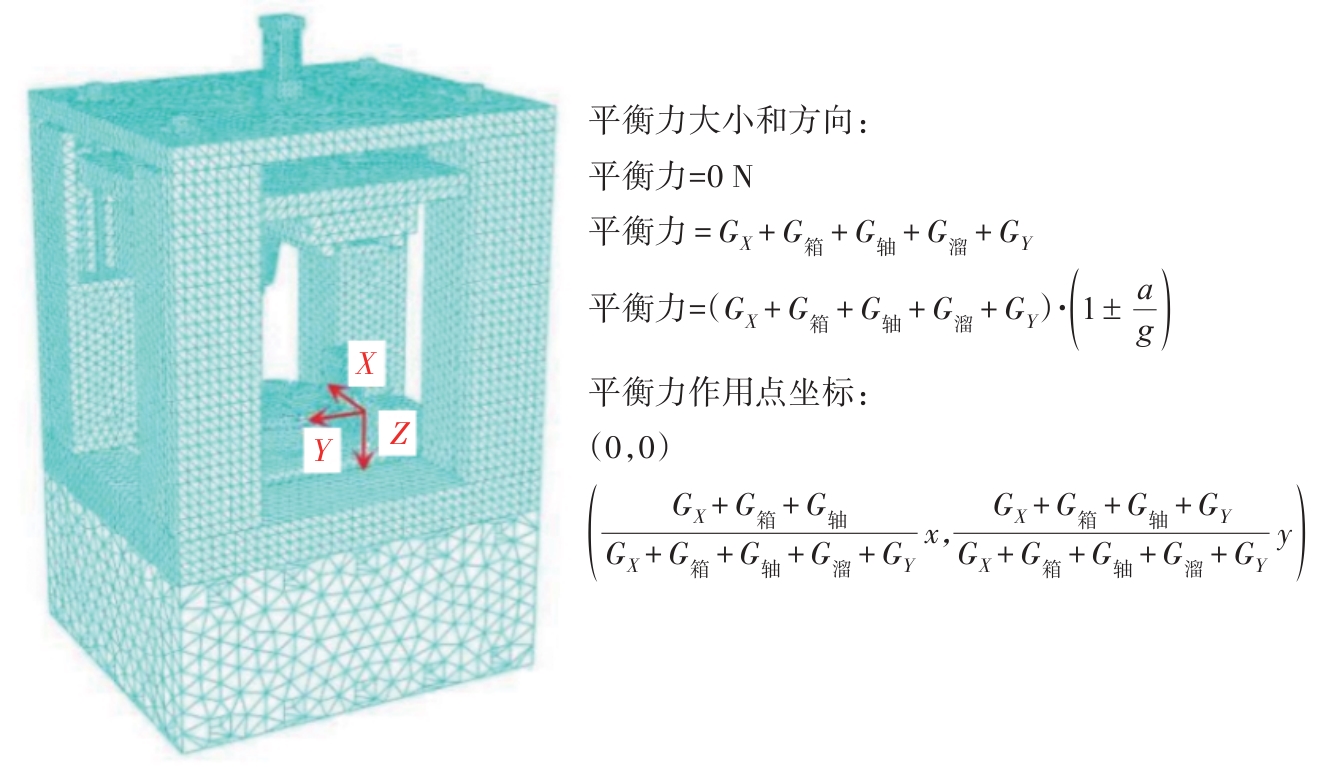

图4 光学自由曲面铣床的误差补偿模型

Fig. 4 Error compensation model of the optical free-form surface milling machine

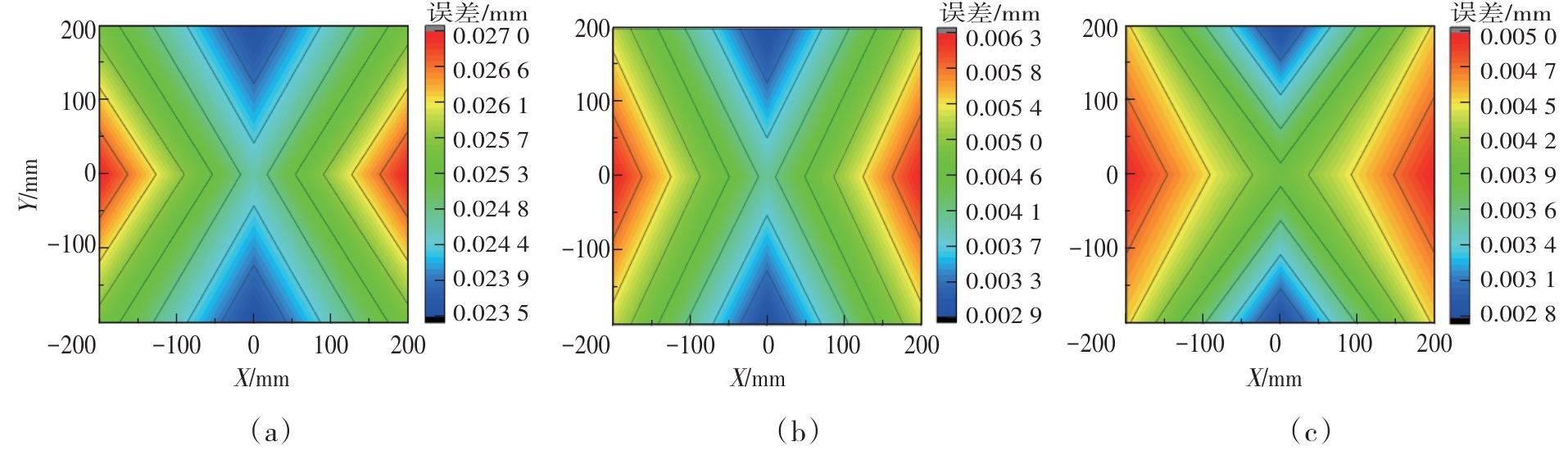

图5 主轴端在不同位置的空间误差（重力载荷）（a） —重力平衡未补偿；（b） —固定重力平衡补偿；（c） —二维运动重力平衡补偿.

Fig. 5 Space errors of the spindle end at different positions （gravity load）

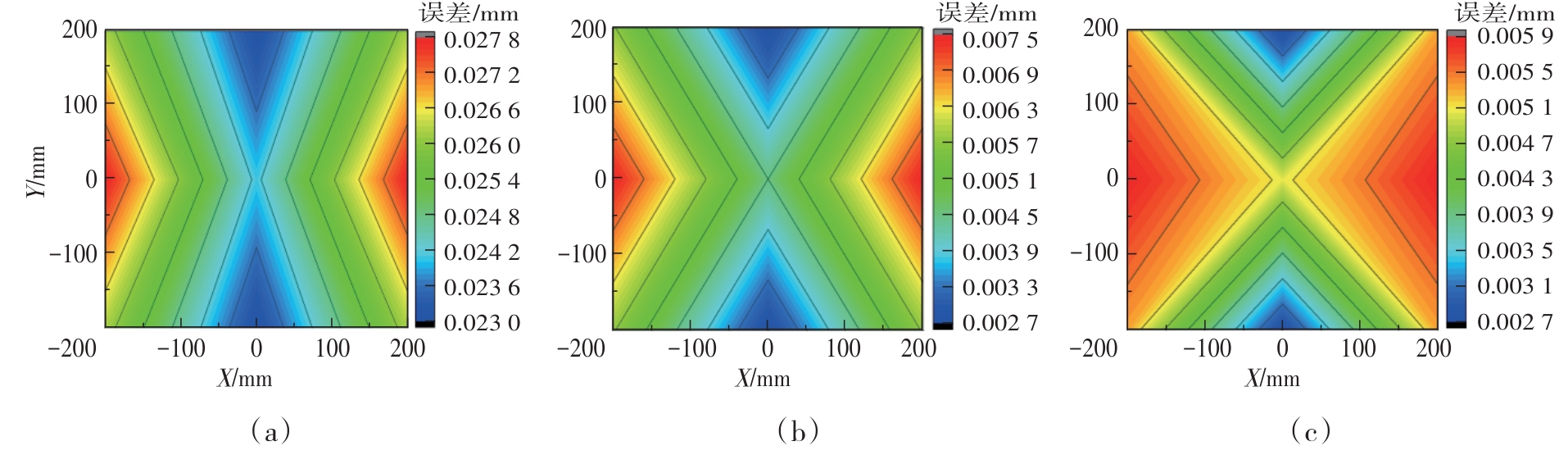

图6 主轴端在不同位置的空间误差（重力载荷+切削载荷）（a） —重力平衡未补偿；（b） —固定重力平衡补偿；（c） —二维运动重力平衡补偿.

Fig. 6 Space errors of the spindle end at different positions （gravity load+cutting load）

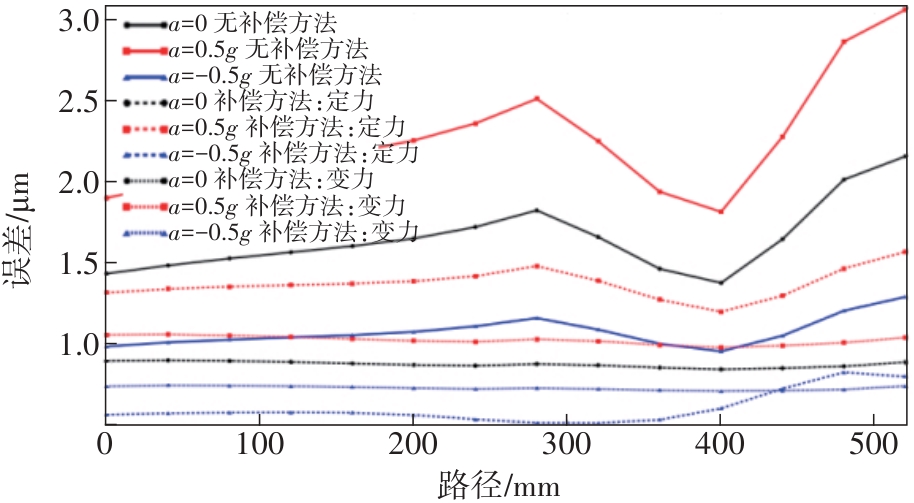

图7 原点位置不同补偿方法的Z轴导轨空间误差

Fig. 7 Space errors of Z-axis guide rail adopting different compensation methods at the origin

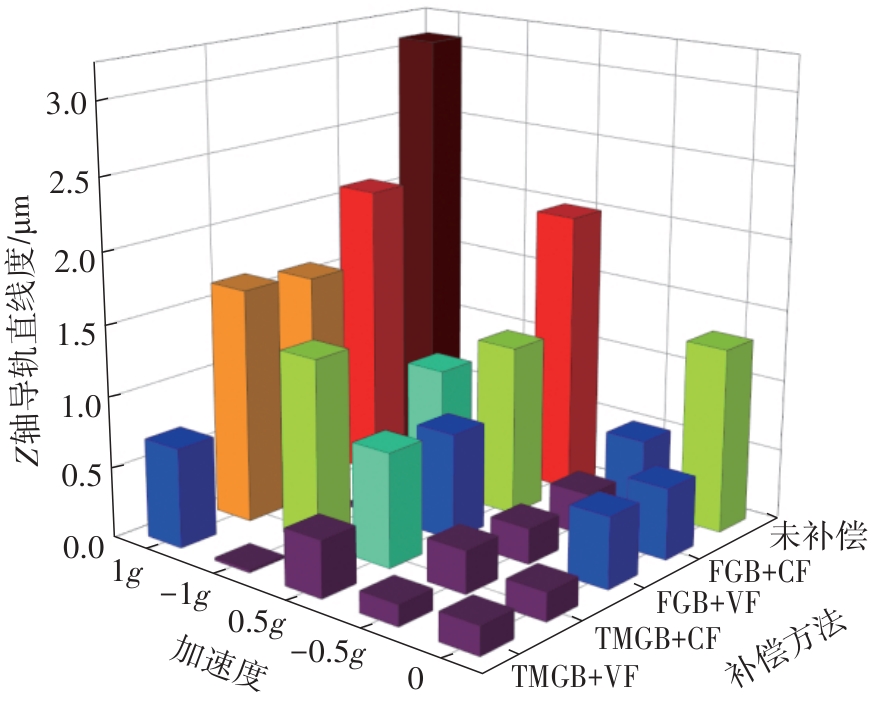

图8 最大行程位置不同补偿方法的Z轴导轨直线度

Fig. 8 Straightness of Z-axis guide rail adopting different compensation methods at the maximum travel limits

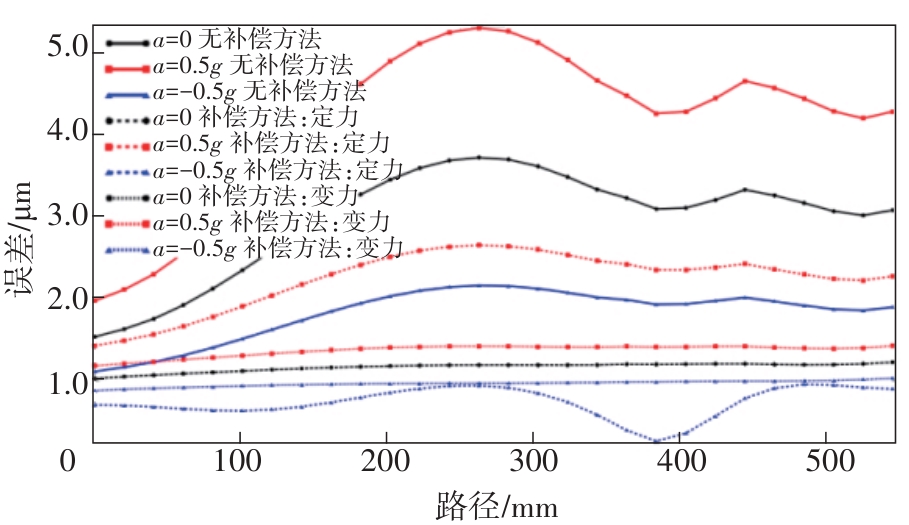

图9 原点位置不同补偿方法的Z轴丝杠空间误差

Fig. 9 Space errors of Z-axis lead screw adopting different compensation methods at the origin

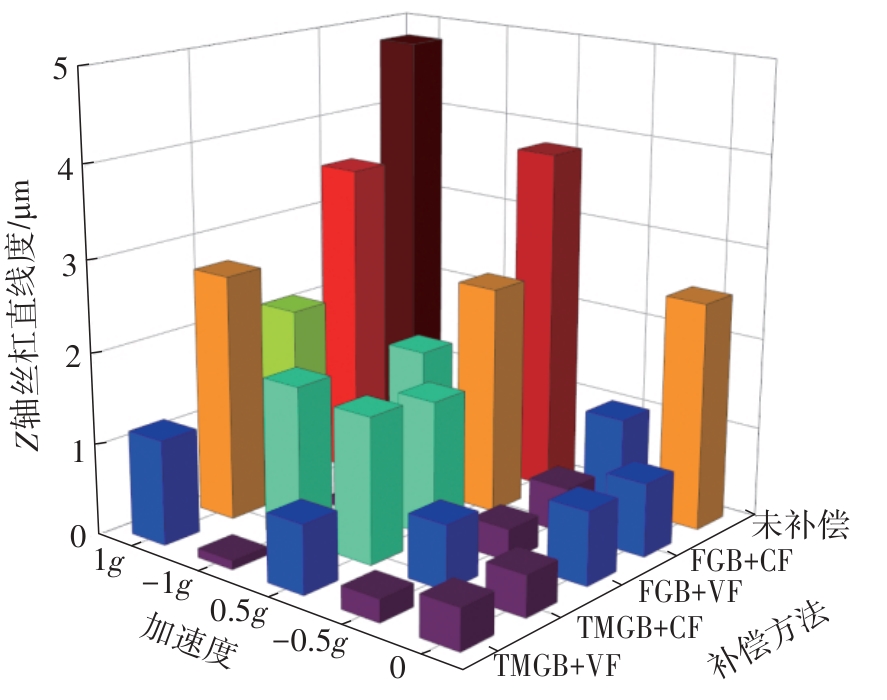

图10 最大行程位置不同补偿方法的Z轴丝杠直线度

Fig. 10 Straightness of Z-axis lead screw adopting different compensation methods at the maximum travel limits

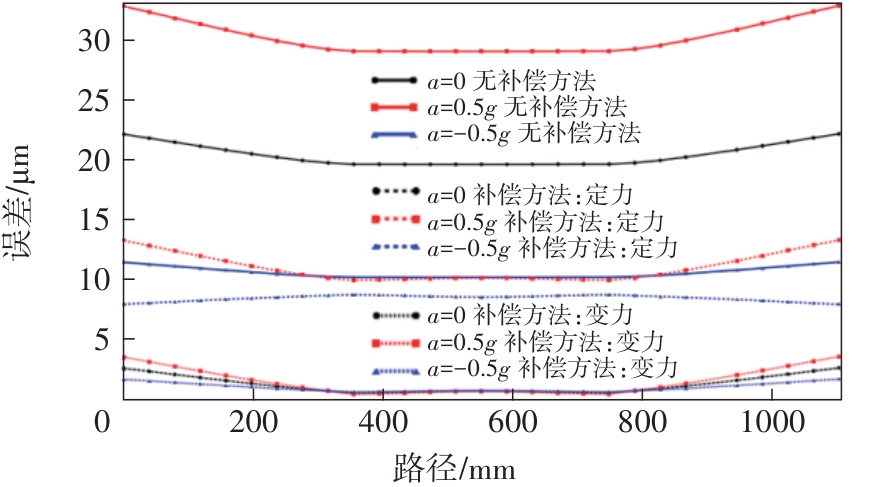

图11 原点位置不同补偿方法的Y轴导轨空间误差

Fig. 11 Space errors of Y-axis guide rail adopting different compensation methods at the origin

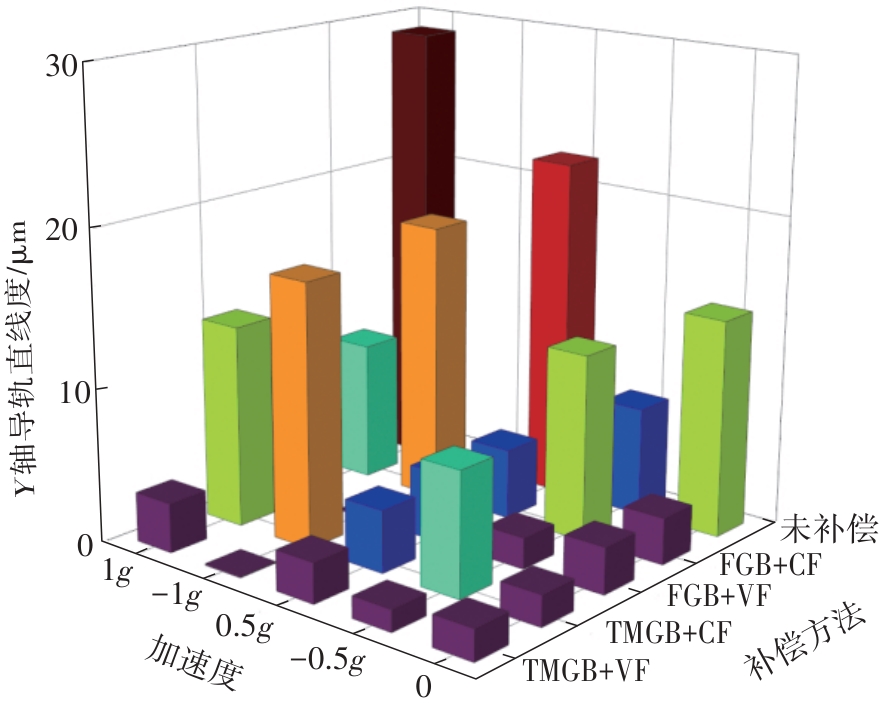

图12 最大行程位置不同补偿方法的Y轴导轨直线度

Fig. 12 Straightness of Y-axis guide rail adopting different compensation methods at the maximum travel limits

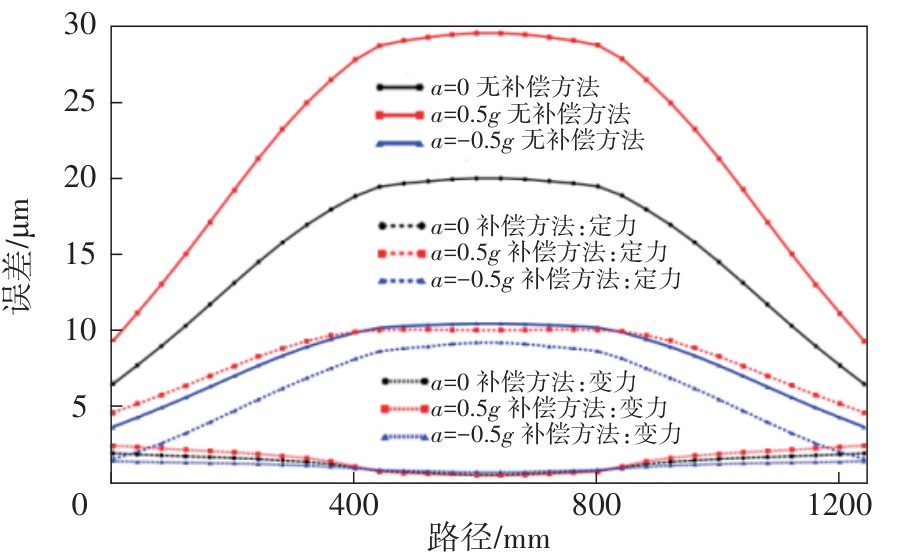

图13 原点位置不同补偿方法的X轴导轨空间误差

Fig. 13 Space errors of X-axis guide rail adopting different compensation methods at the origin

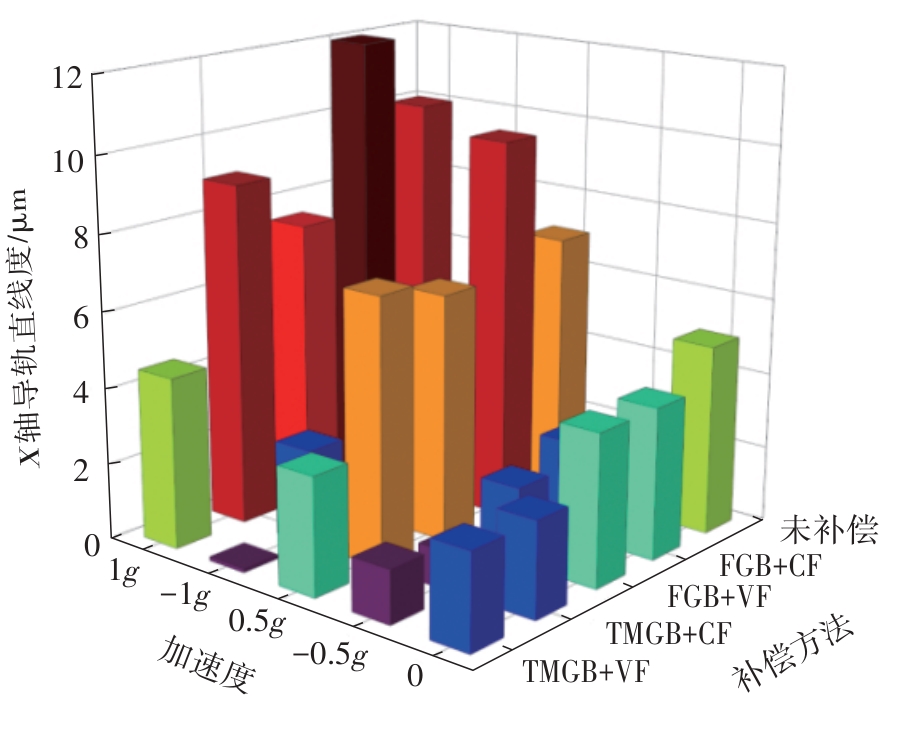

图14 最大行程位置不同补偿方法的X轴导轨直线度

Fig. 14 Straightness of X-axis guide rail adopting different compensation methods at the maximum travel limits
