旋流喷吹角度对RH精炼多相流及混匀行为的影响

doi:10.12068/j.issn.1005-3026.2025.20230312

摘要/Abstract

摘要：

利用数值模拟研究了旋流喷吹角度对RH（Ruhrstahl-Heraeus）精炼过程中多相流、循环流量及混匀时间的影响.与传统喷吹相比，采用喷嘴水平旋转30°+竖直倾斜15°和水平旋转30°+竖直倾斜30°喷吹时，RH循环流量分别提高了17.8%和20.1%，混匀时间分别缩短32.6%以及21.4%.采用旋流喷吹时，上升管内钢液产生旋转流动，速度分布更均匀，旋流促进了氩气泡在上升管内的向心运动，与传统喷吹相比气泡分散度提高，强化了气/液两相作用、钢液传质及提高了混匀效率.此外，与喷嘴仅水平旋转30°相比，采用喷嘴水平旋转30°+竖直倾斜15°喷吹时，上升管壁面剪切应力由500 Pa降低至约100 Pa，且高壁面剪切应力区域面积大大减小，有利于降低钢液对耐火材料的冲刷侵蚀.

关键词: RH精炼, 旋流喷吹, 循环流量, 混匀时间, 数值模拟

Abstract:

The effects of swirling-flow gas injection angles on multiphase flow， circulation flow and mixing time in the RH refining process were investigated using numerical simulation. Compared with the conventional gas injection mode， the circulation flow increased by 17.8% and 20.1%， respectively， when the swirling-flow gas injection nozzles with 30° horizontal angle + 15° vertical angle and 30° horizontal angle + 30° vertical angle were employed. Moreover， the mixing time was reduced by 32.6% and 21.4%， respectively. With the swirling-flow gas injection technology， a swirling steel flow was generated in the up-snorkel and the steel flow velocity was more uniform. The swirling-flow caused argon bubbles to move centripetally in the up-snorkel. The bubble dispersion was improved compared to the conventional gas injection mode. This promoted the gas-liquid two-phase interaction， mass transfer and mixing efficiency. Additionally， the wall shear stress was reduced from 500 Pa to around 100 Pa when the swirling-flow gas injection of 30° horizontal angle 15°vertical angle was applied， compared to swirling-flow gas injection with only 30° horizontal angle. Also， the area of the high wall shear stress region was decreased greatly， which is helpful to reduce the erosion of refractory materials by molten steel.

Key words: RH refining, swirling-flow gas injection, circulation flow, mixing time, numerical simulation

中图分类号:

TF 769.4

韩宇超, 谢清华, 倪培远, 厉英. 旋流喷吹角度对RH精炼多相流及混匀行为的影响[J]. 东北大学学报（自然科学版）, 2025, 46(4): 16-23.

Yu-chao HAN, Qing-hua XIE, Pei-yuan NI, Ying LI. Effect of Swirling-Flow Gas Injection Angle on Multiphase Flow and Mixing Behavior in RH Refining Process[J]. Journal of Northeastern University(Natural Science), 2025, 46(4): 16-23.

图/表 11

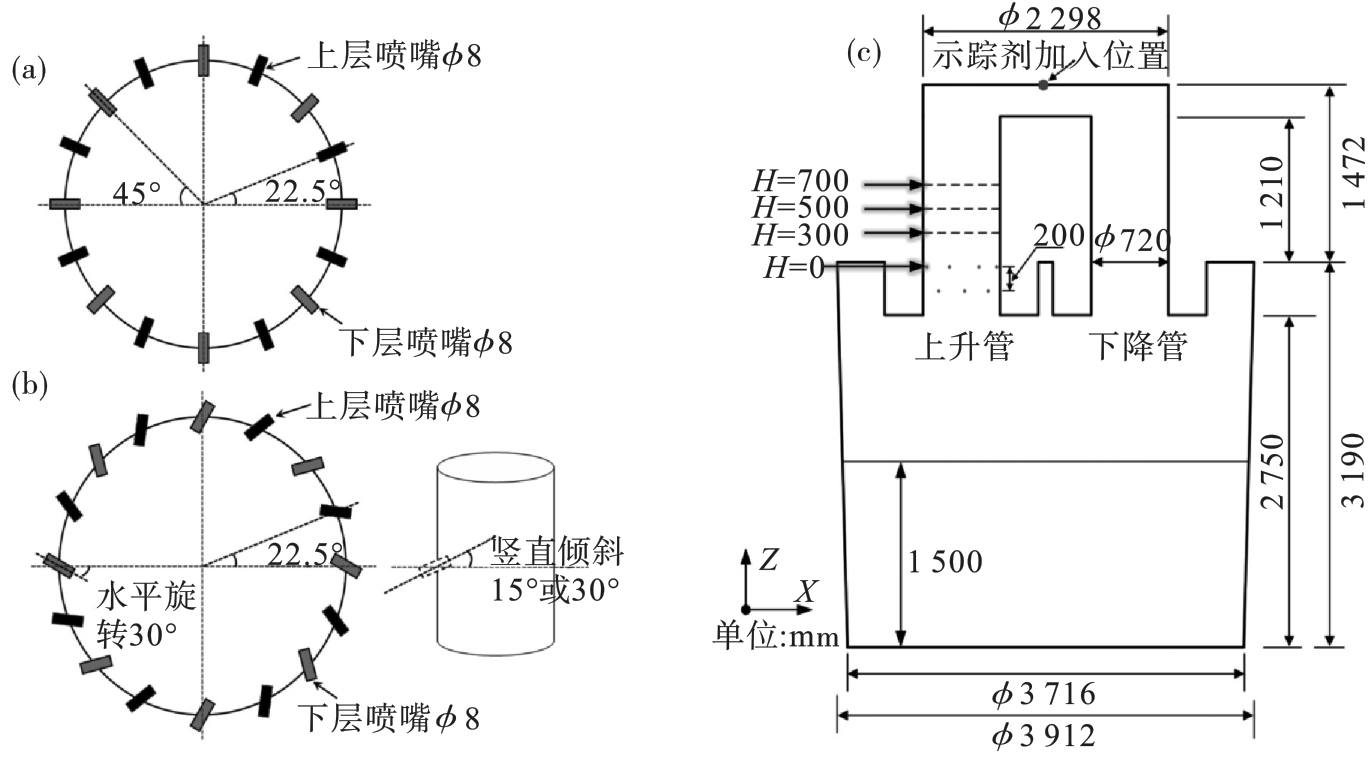

图1 RH几何形状及上升管喷嘴布置（a）—径向喷吹喷嘴布置；（b）—旋流非径向喷吹喷嘴布置；（c）—工业RH几何形状.

Fig.1 Geometry of the RH furnace and distribution of the up-snorkel nozzles

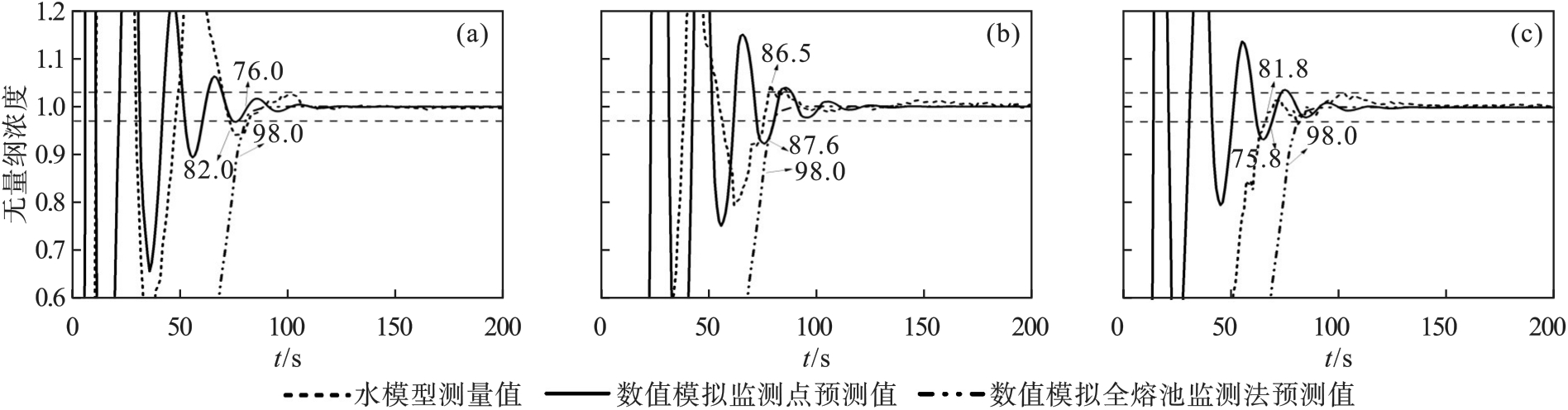

图2 数值模型预测值与水模型测量值的示踪剂浓度变化对比（a）—点1；（b）—点2；（c）—点3.

Fig.2 Comparison of tracer concentration variations between numerical model prediction and water model measurement

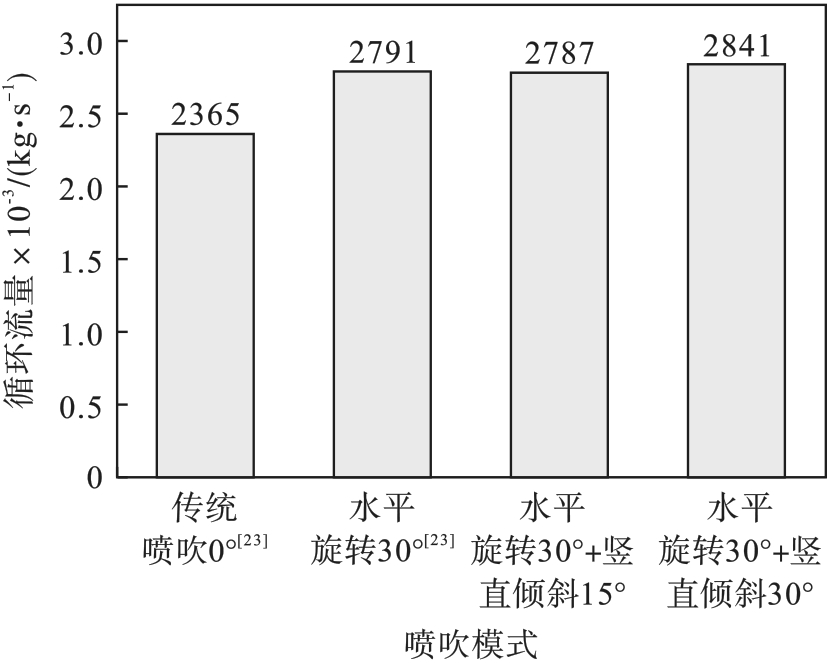

图3 喷吹角度对循环流量的影响

Fig.3 Effect of different nozzle angles on circulation flow rate

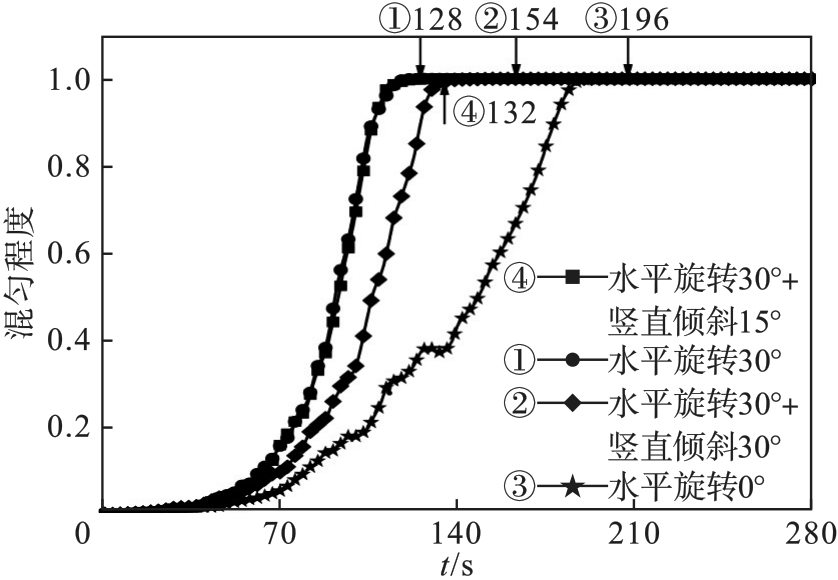

图4 不同喷吹条件下体积评估法得到的混匀时间

Fig.4 Mixing time distribution evaluated by the volume monitoring method under different gas injection conditions

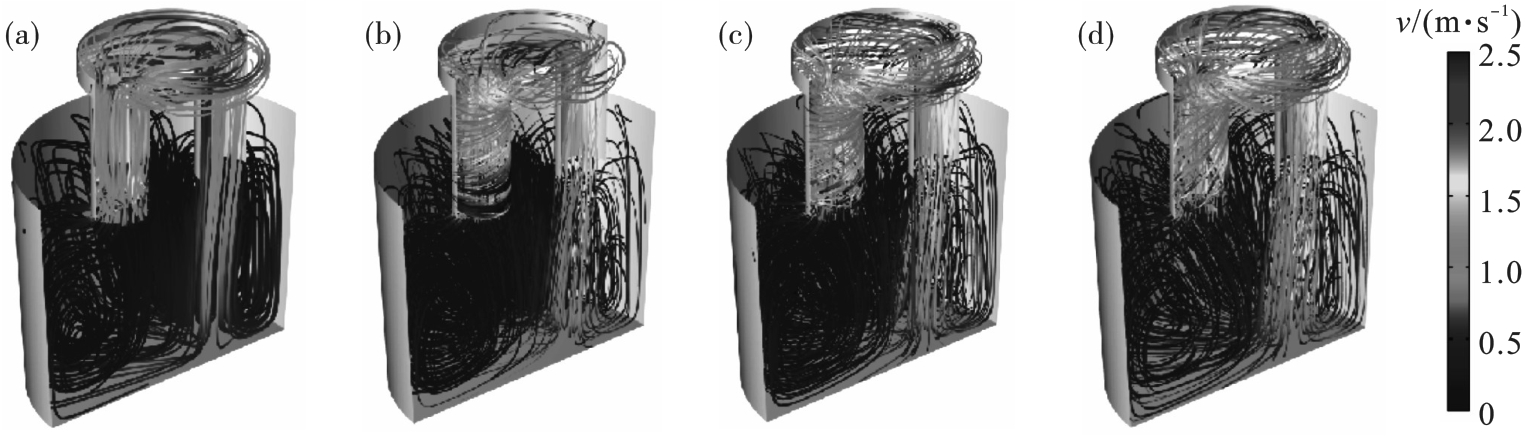

图5 不同喷吹模式下钢液流动路径（a）—传统喷吹0°［23］；（b）—水平旋转30°喷吹［23］；（c）—水平旋转30°+竖直倾斜15°喷吹；（d）—水平旋转30°+竖直倾斜30°喷吹.

Fig.5 Steel flow streamline under different injection modes

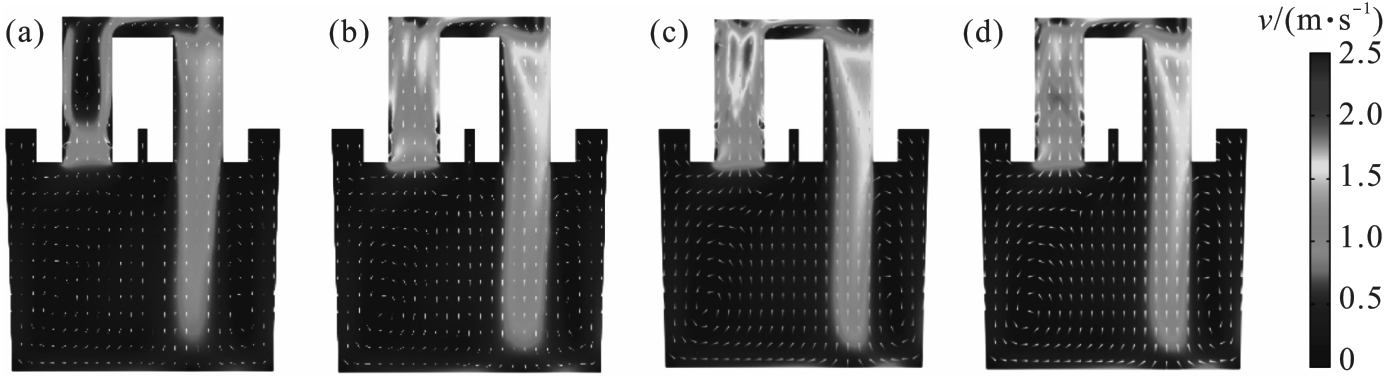

图6 不同喷吹模式下RH主截面速度场（a）—传统喷吹0°［23］；（b）—水平旋转30°喷吹［23］；（c）—水平旋转30°+竖直倾斜15°喷吹；（d）—水平旋转30°+竖直倾斜30°喷吹.

Fig.6 Velocity distribution on the vertical middle plane of RH furnace under different injection modes

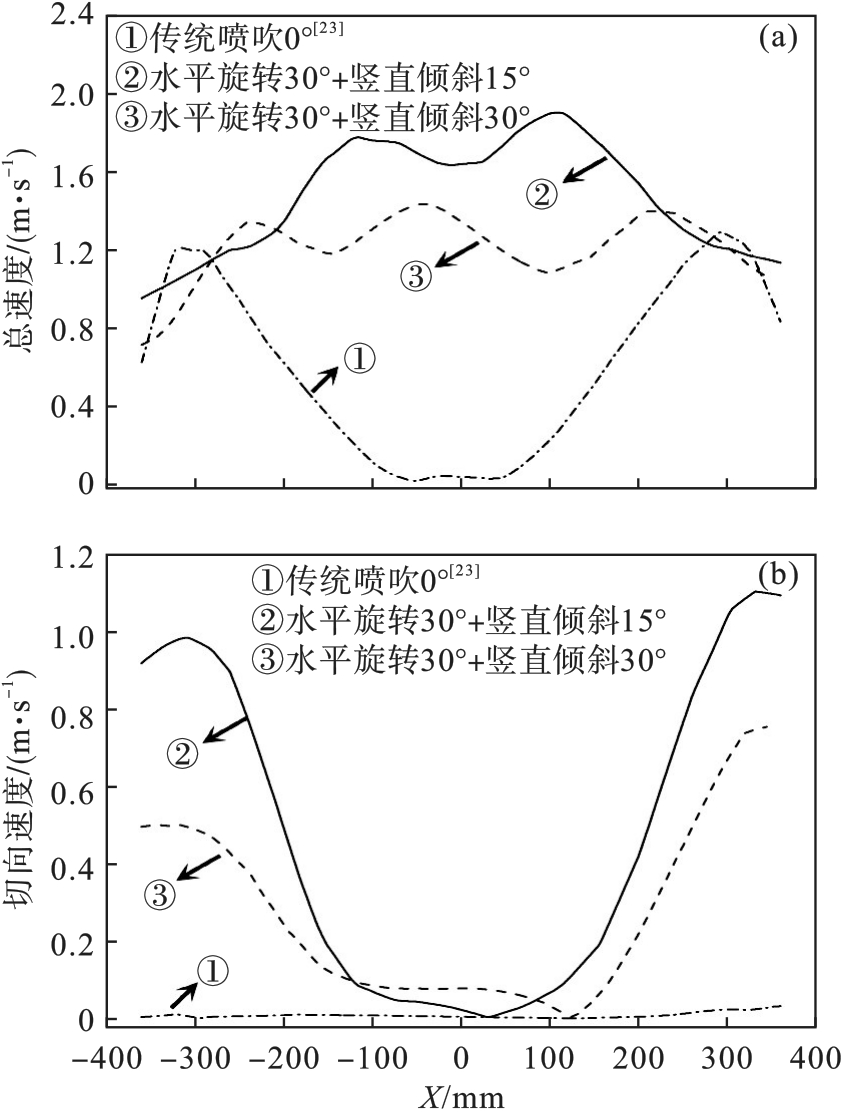

图7 不同喷吹条件下上升管H=900 mm横截面径向的速度分布（a）—总速度；（b））—切向速度.

Fig.7 Velocity conditions on cross-section of the up-snorkel at location of H=900 mm under different injection conditions

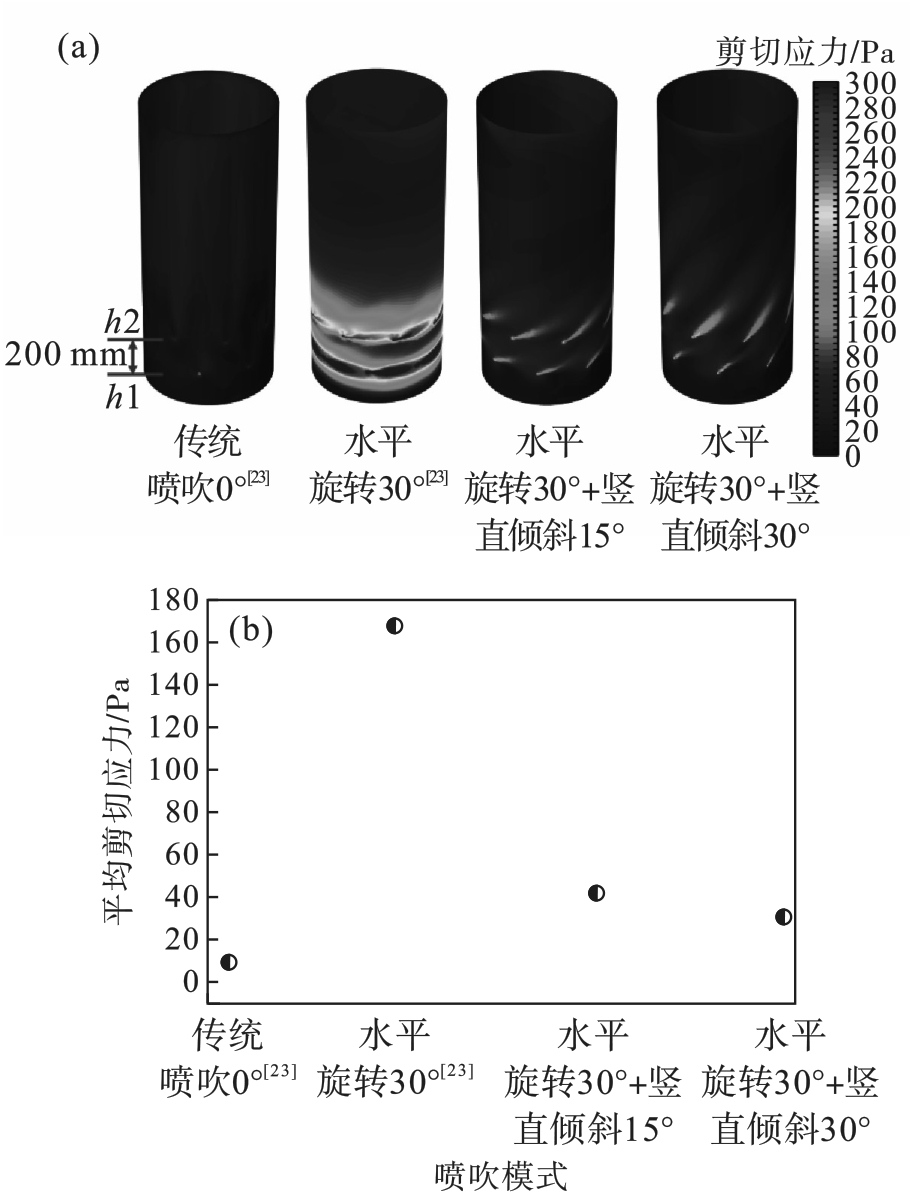

图8 不同喷吹模式下上升管壁面剪切应力（a）—上升管壁面剪切应力分布；（b）—h1—h2区域剪切应力平均值.

Fig.8 Shear stress on the wall of up-snorkel under different injection modes

参考文献 23

1	Li Y H， Bao Y P， Wang R， et al. Modeling of liquid level and bubble behavior in vacuum chamber of RH process［J］. Journal of Iron and Steel Research International， 2016， 23（4）： 305-313.
2	Wang R D， Jin Y， Cui H. The flow behavior of molten steel in an RH degasser under different ladle bottom stirring processes［J］. Metallurgical and Materials Transactions B， 2022， 53（1）： 342-351.
3	Mukherjee D， Shukla A K， Senk D G. Cold model-based investigations to study the effects of operational and nonoperational parameters on the Ruhrstahl-Heraeus degassing process［J］. Metallurgical and Materials Transactions B， 2017， 48（2）： 763-771.
4	Chen G J， He S P， Li Y G， et al. Investigation of gas and liquid multiphase flow in the Rheinsahl-Heraeus （RH） reactor by using the Euler-Euler approach［J］. JOM， 2016， 68（8）： 2138-2148.
5	Ajmani S K， Dash S K， Chandra S， et al. Mixing evaluation in the RH process using mathematical modelling［J］. ISIJ International， 2004， 44（1）： 82-90.
6	Obata F， Waka R， Uehara K， et al. Circulation characteristics of RH degassing vessel water model with multi-legs［J］. Journal of the Iron and Steel Institute of Japan， 2000， 86（4）： 225-230.
7	Li B K， Tsukihashi F. Modeling of circulating flow in RH degassing vessel water model designed for two-and multi-legs operations［J］. ISIJ International， 2000， 40（12）： 1203-1209.
8	陈洪民，雷洪，蒋计民，等. 单管RH精炼过程钢液流场的水模型实验［J］. 钢铁研究学报， 2016， 28（10）： 10-14.
	Chen Hong-min， Lei Hong， Jiang Ji-min， et al. Water modeling experiment on flow field of liquid steel during single snorkel RH vacuum refining process［J］. Journal of Iron and Steel Research， 2016， 28（10）： 10-14.
9	Inoue S， Furuno Y， Usui T， et al. Acceleration of decarburization in RH vacuum degassing process［J］. Transactions of the Iron & Steel Institute of Japan， 1992， 32（1）： 120-125.
10	Seshadri V， Costa S L. Cold model studies of RH degassing process［J］. Transactions of the Iron and Steel Institute of Japan， 1986， 26（2）： 133-138.
11	Kishan P A， Dash S K. Prediction of circulation flow rate in the RH degasser using discrete phase particle modeling［J］. ISIJ International， 2009， 49（4）： 495-504.
12	Zhu B H， Liu Q C， Zhao D， et al. Effect of nozzle blockage on circulation flow rate in up-snorkel during the RH degasser process［J］. Steel Research International， 2016， 87（2）： 136-145.
13	Jiang F， Cheng G G. Effects of gas injection with multihole orifices in upleg snorkel on bubble behaviour and decarburisation rate during RH refining［J］. Ironmaking and Steelmaking， 2012， 39（5）： 386-390.
14	Ling H T， Li F， Zhang L F， et al. Investigation on the effect of nozzle number on the recirculation rate and mixing time in the RH process using VOF+DPM model［J］. Metallurgical and Materials Transactions B， 2016， 47（3）： 1950-1961.
15	李宝宽，栾叶君，齐凤升，等. 带有旋流的RH精炼系统循环流动的实验研究［J］. 东北大学学报（自然科学版）， 2005， 26（8）： 759-762.
	Li Bao-kuan， Luan Ye-jun， Qi Feng-sheng， et al. Experimental investigation on circulation flow in RH refining system with swirling flow［J］. Journal of Northeastern University（Natural Science）， 2005， 26（8）： 759-762.
16	Geng D Q， Lei H， He J C. Effect of traveling magnetic field on flow， mixing， decarburization and inclusion removal during RH refining process［J］. ISIJ International， 2012， 52（6）： 1036-1044.
17	Wang J H， Ni P Y， Chen C， et al. Effect of gas blowing nozzle angle on multiphase flow and mass transfer during RH refining process［J］. International Journal of Minerals， Metallurgy and Materials， 2023， 30（5）： 844-856.
18	陈固军. RH真空精炼过程流体流动和夹杂物行为的数值模拟［D］. 重庆：重庆大学， 2017.
	Chen Gu-jun. Numerical simulation of fluid flow and inclusion behavior in RH vacuum refining process［D］. Chongqing： Chongqing University， 2017.
19	Haynes W M. CRC handbook of chemistry and physics［M］.93rd ed. Boca Raton： CRC Press， 2016.
20	Sano M， Mori K. Dynamics of bubble swarms in liquid metals［J］. Transactions of the Iron and Steel Institute of Japan， 1980， 20（10）： 668-674.
21	Luo Y， Liu C， Ren Y， et al. Modeling on the fluid flow and mixing phenomena in a RH steel degasser with oval down-leg snorkel［J］. Steel Research International， 2018， 89（12）： 1800048.
22	Zhou X B， Zhang Y， He Q L， et al. Novel evaluation method to determine the mixing time in a ladle refining process［J］. Metallurgical and Materials Transactions B， 2022， 53（6）： 4114-4123.
23	Wang J H， Ni P Y， Zhou X B， et al. Study on multiphase flow characteristics during RH refining process affected by nonradial arrangement of gas-blowing nozzle［J］. Steel Research International， 2023， 94（12）： 2300200.
