袋式除尘器滤料的计重和计数效率

doi:10.12068/j.issn.1005-3026.2025.20230248

摘要/Abstract

摘要：

袋式除尘器滤料计重和计数效率的关联研究较少，导致其过滤性能无法得到准确评估.通过搭建过滤性能测试平台，对影响滤料计重和计数效率的2个因素进行分析.结果表明，过滤效率随过滤风速的增大而降低，且低效滤料的过滤效率降幅比高效滤料的过滤效率降幅大；相对于氧化铝粉，滤料在大气尘源环境中的过滤效率更容易受过滤风速的影响；低效滤料在两种尘源环境中的计重和计数效率相差较大；滤料在氧化铝粉环境中的过滤效率明显高于其在大气尘源环境中的过滤效率；尘源对高效滤料过滤效率的影响很小.采用计重和计数效率共同表征滤料的过滤性能更加合理.

关键词: 滤料, 过滤性能, 评价指标, 计重效率, 计数效率

Abstract:

There are few studies on the correlation between the weighting and counting efficiencies of filter media of bag dust collector， which leads to the fact that its filtration performance cannot be accurately evaluated. Two factors that affect the weighting and counting efficiencies of the filter media were analyzed through building a filtration performance test platform. The results show that the filtration efficiency decreases with the increase of filtration velocity， and the filtration efficiency of low-efficiency filter media decreases more than that of high-efficiency filter media. Compared with alumina powder， the filtration efficiency of filter media under atmospheric dust source environment is more easily affected by the filtration velocity. The weighting and counting efficiencies of low-efficiency filter media under the two kinds of dust sources environment are quite different. The filtration efficiency of the filter media under alumina powder environment is significantly higher than its filtration efficiency under atmospheric dust source environment. The dust source has little effect on the filtration efficiency of high-efficiency filter media. It is more reasonable to use both the weighting and counting efficiencies to characterize the filtration performance of filter media.

Key words: filter media, filtration performance, evaluation index, weighting efficiency, counting efficiency

中图分类号:

X 701.2

余振辉, 柳静献, 李国栋, 吕超. 袋式除尘器滤料的计重和计数效率[J]. 东北大学学报（自然科学版）, 2025, 46(3): 123-129.

Zhen-hui YU, Jing-xian LIU, Guo-dong LI, Chao LYU. Weighting and Counting Efficiencies of Filter Media of Bag Dust Collector[J]. Journal of Northeastern University(Natural Science), 2025, 46(3): 123-129.

图/表 7

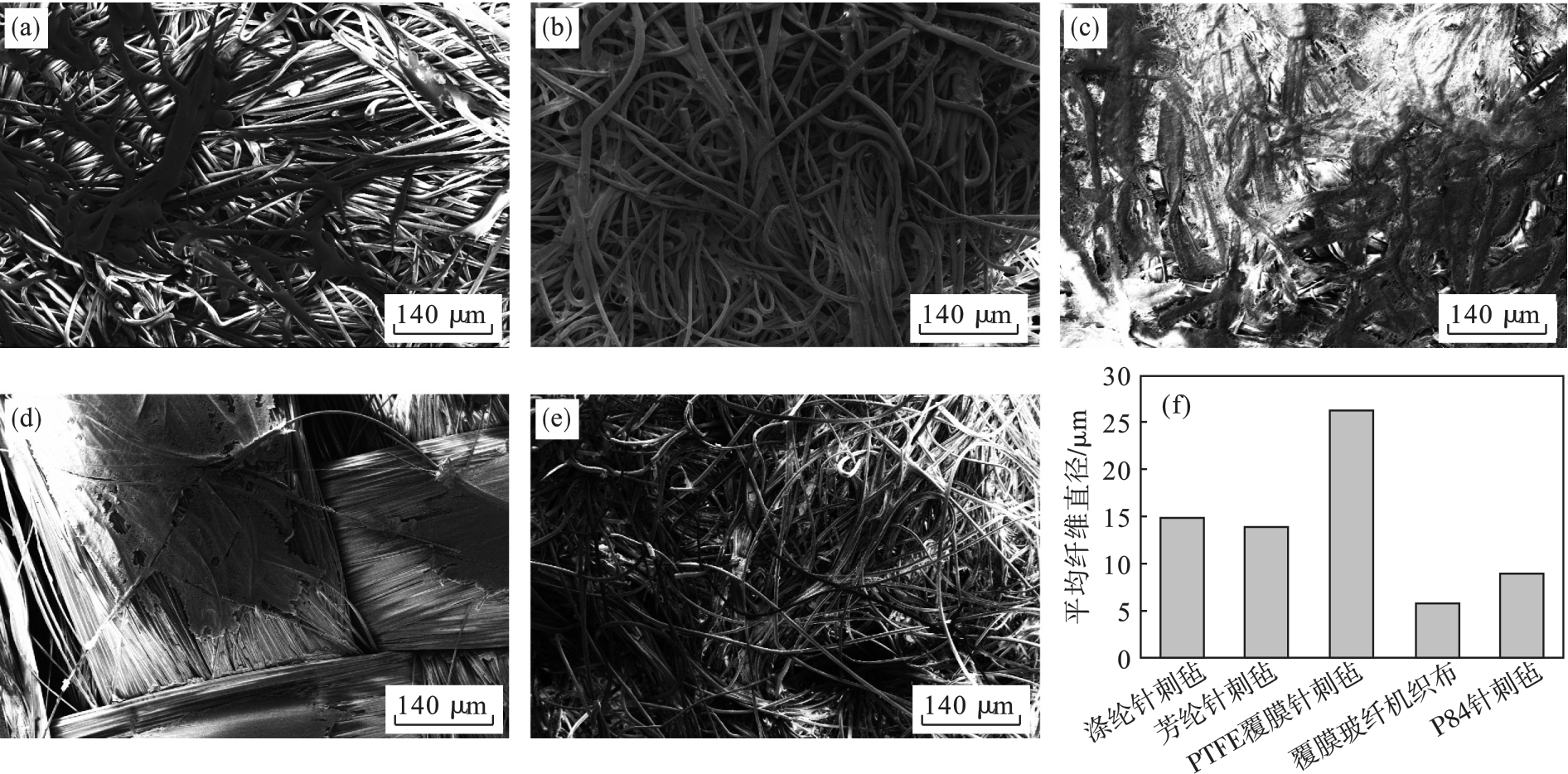

图1 滤料的扫描电镜图像及纤维平均直径（a） —涤纶针刺毡；（b） —芳纶针刺毡；（c） —PTFE覆膜针刺毡；（d） —覆膜玻纤机织布；（e） —P84针刺毡；（f） —滤料的平均纤维直径.

Fig.1 SEM image and fiber average diameter of the filter media

表1 滤料的特征参数

Table 1 Characteristic parameters of the filter media

滤料	单位面积质量/（g·m^-2）	厚度/mm	透气率/（m·min）	阻力/Pa
涤纶针刺毡	668.79	2.27	10.33	36.00
芳纶针刺毡	559.73	2.20	15.80	24.00
PTFE覆膜针刺毡	817.80	0.99	2.90	139.33
覆膜玻纤机织布	844.59	0.84	1.87	178.00
P84针刺毡	551.59	2.10	11.63	33.67

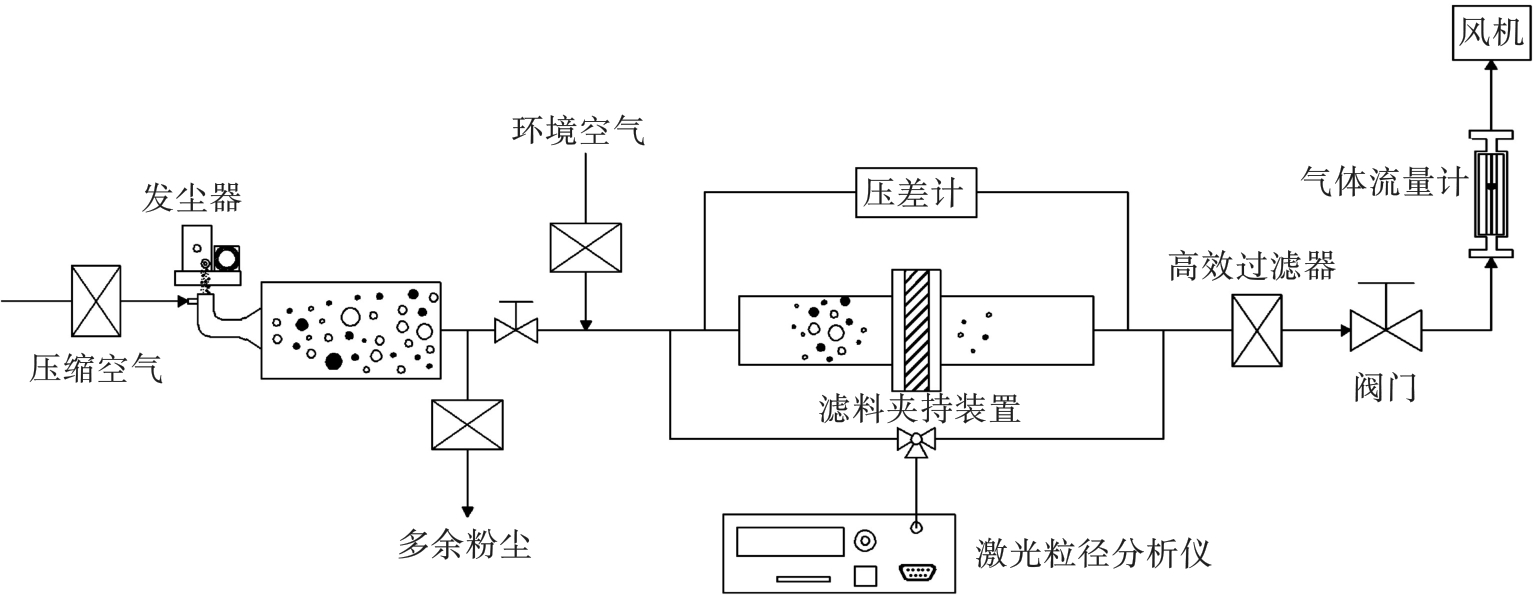

图2 滤料过滤性能测试平台原理图

Fig.2 Schematic diagram of filter media filtration performance test platform

图3 实验尘源的粒径分布

Fig.3 Particle size distribution of the experimental dust source

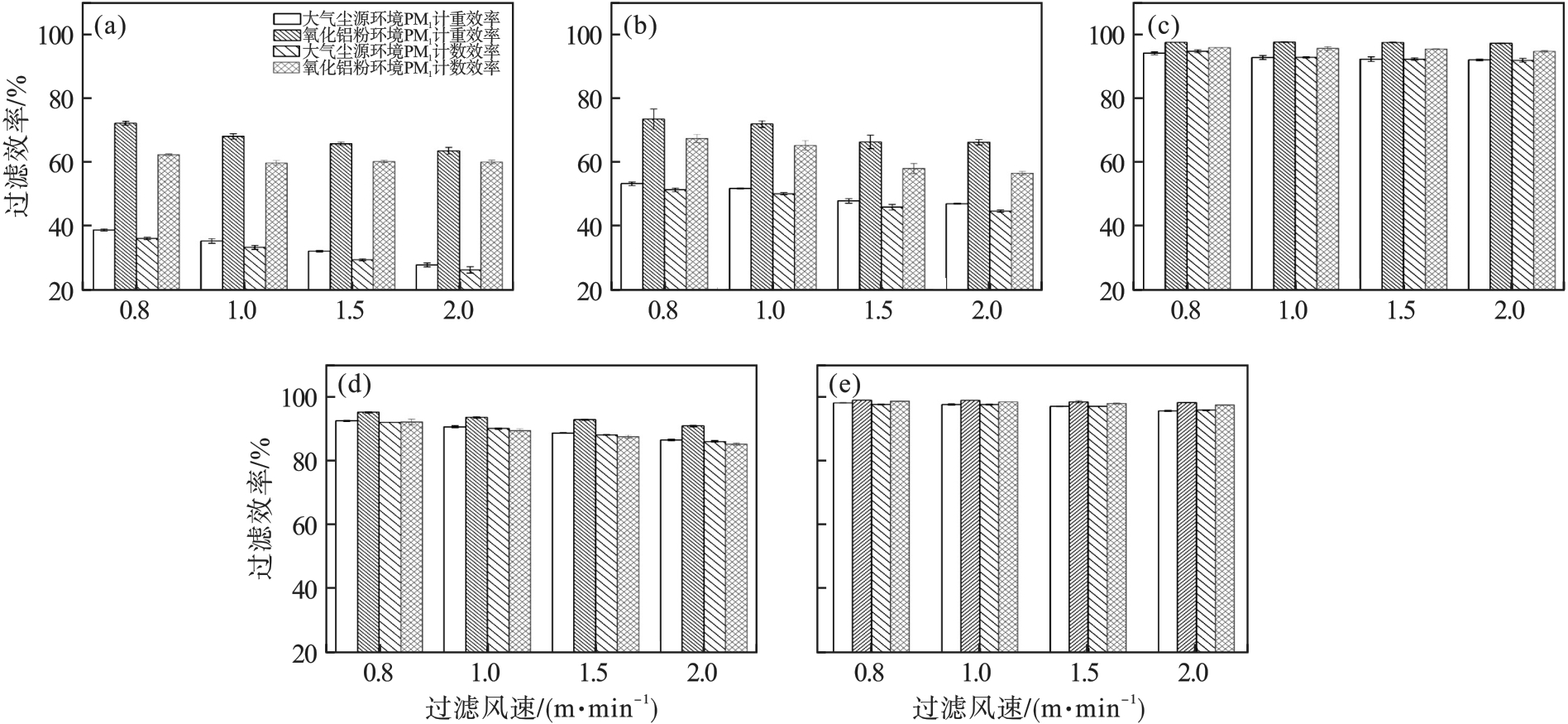

图4 滤料的PM1计重和计数效率（a）—涤纶针刺毡；（b）—芳纶针刺毡；（c）—PTFE覆膜针刺毡；（d）—覆膜玻纤机织布；（e）—P84针刺毡.

Fig.4 PM1 weighting and counting efficiencies of filter media

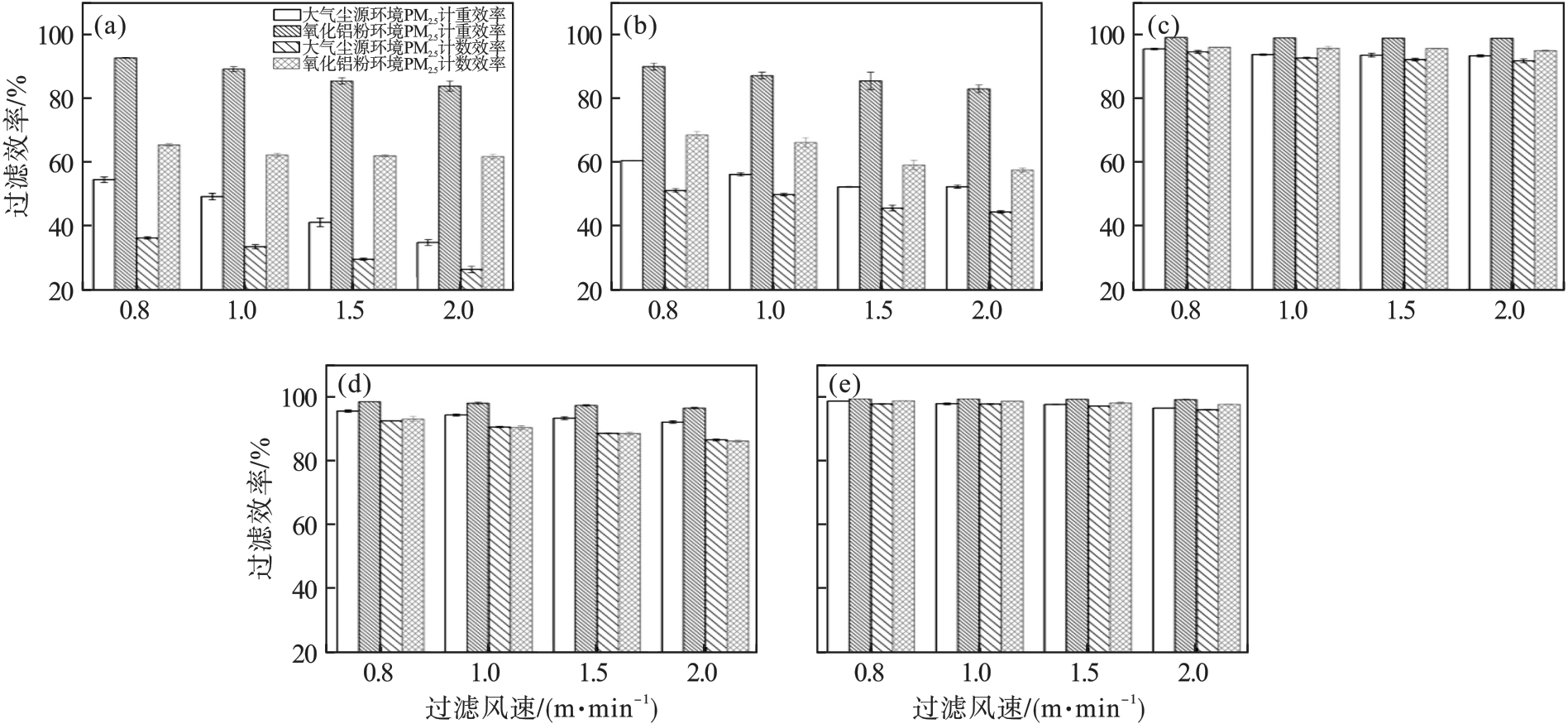

图5 滤料的PM2.5计重和计数效率（a）—涤纶针刺毡；（b）—芳纶针刺毡；（c）—PTFE覆膜针刺毡；（d）—覆膜玻纤机织布；（e）—P84针刺毡.

Fig.5 PM2.5 weighting and counting efficiencies of filter media

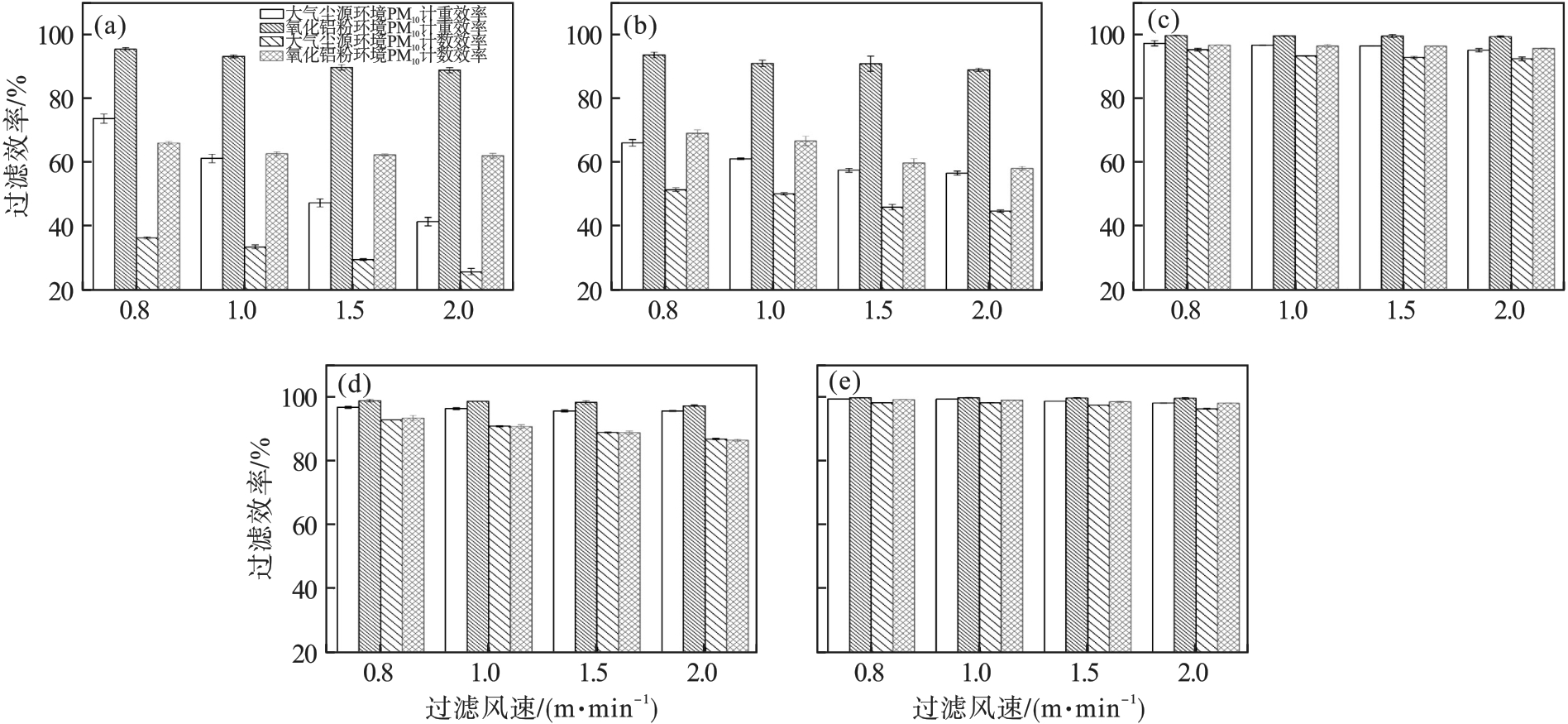

图6 滤料的PM10计重和计数效率（a）—涤纶针刺毡；（b）—芳纶针刺毡；（c）—PTFE覆膜针刺毡；（d）—覆膜玻纤机织布；（e）—P84针刺毡.

Fig.6 PM10 weighting and counting efficiency of filter media
