红外透明(Sc x Y1-x )2O3-MgO复相陶瓷的制备与性能

doi:10.12068/j.issn.1005-3026.2025.20240183

摘要/Abstract

摘要：

Sc₂O₃-MgO复相陶瓷是一种极具发展潜力的新型红外陶瓷材料，但较低的红外透过率限制了其应用.采用溶胶-凝胶法和热压烧结方法制备了不同原子分数Y₂O₃的Sc₂O₃-MgO复相陶瓷，并对其物相、微观结构和红外透过率进行了表征与研究.通过对比常压烧结样品的相对密度，发现Y₂O₃对(Sc _x Y_1-_x )₂O₃-MgO陶瓷的致密化有促进作用.利用热压烧结技术获得了相对密度高于99%的一系列(Sc _x Y_1-_x )₂O₃-MgO陶瓷.XRD结果表明，Y₂O₃与Sc₂O₃的比例较为接近（x=0.4~0.6）时，(Sc _x Y_1-_x )₂O₃-MgO复相陶瓷中生成具有光学各向异性的钙钛矿型ScYO₃相.用原子分数为20%的Y₂O₃代替部分Sc₂O₃形成低熔点的(Sc_0.8Y_0.2)₂O₃固溶体后，Sc₂O₃-MgO复相陶瓷的平均晶粒尺寸由498 nm降低至260 nm.在此基础上添加原子分数为3%的 Zr⁴⁺为烧结助剂，制备得到原子分数为3%的Zr⁴⁺:(Sc_0.8Y_0.2)₂O₃-MgO复相陶瓷，其具有190 nm的细小晶粒，最高红外透过率可达到85%.在保证高相对密度的条件下，复相陶瓷的晶粒细化是改善光学透过率的主要原因.

关键词: Sc₂O₃-MgO, 复相陶瓷, 红外透明, 微观结构, 组分调控

Abstract:

Sc₂O₃-MgO composite ceramics is a highly promising new type of infrared ceramic material， but its application is limited due to its low infrared transmittance. Sc₂O₃-MgO composite ceramics， incorporating varying atomic fractions of Y₂O₃， were fabricated via the sol-gel method and hot-press sintering. The phase composition， microstructure， and infrared transmittance of these ceramics were subsequently characterized and investigated， revealing that Y₂O₃ promoted the densification of （Sc _x Y_1-_x ）₂O₃-MgO ceramics by comparing the relative densities of the pressureless sintered samples. A series of （Sc _x Y_1-_x ）₂O₃-MgO ceramics with a ralative density higher than 99% were obtained using hot-press sintering technology. XRD results indicate that the perovskite-type ScYO₃ phase with optical anisotropy is generated in the （Sc _x Y_1-_x ）₂O₃-MgO composite ceramics when the ratio of Y₂O₃ to Sc₂O₃ is close （x=0.4~0.6）. The average grain size of the Sc₂O₃-MgO composite ceramics decreased from 498 nm to 260 nm by replacing part of Sc₂O₃ with 20% Y₂O₃ atomic fraction to form a （Sc_0.8Y_0.2）₂O₃ solid solution with a low melting point. On this basis， Zr⁴⁺ with a 3% atomic fraction was added as a sintering aid to prepare a Zr⁴⁺：（Sc_0.8Y_0.2）₂O₃-MgO composite ceramics， fine grains of 190 nm， and a maximum infrared transmittance of 85%. Grain refinement of composite ceramics is the main factor in improving optical transmittance while ensuring high density.

Key words: Sc₂O₃-MgO, composite ceramics, infrared transparent, microstructure, component regulation

中图分类号:

TQ 174.75

李晓东, 穆浩洁, 林本超, 陆洋. 红外透明(Sc _x Y_1-_x )₂O₃-MgO复相陶瓷的制备与性能[J]. 东北大学学报（自然科学版）, 2025, 46(8): 149-155.

Xiao-dong LI, Hao-jie MU, Ben-chao LIN, Yang LU. Preparation and Properties of Infrared Transparent (Sc _x Y_1-_x )₂O₃-MgO Composite Ceramics[J]. Journal of Northeastern University(Natural Science), 2025, 46(8): 149-155.

图/表 9

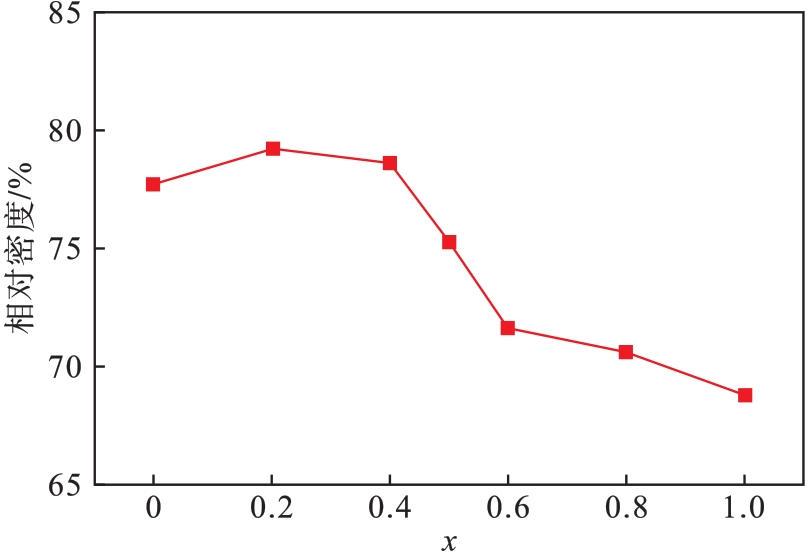

图1 不同原子分数Y2O3的(Sc x Y1-x )2O3-MgO复相陶瓷在1 500 °C温度下常压烧结4 h的相对密度

Fig.1 Relative density of (Sc x Y1-x )2O3-MgO composite ceramics with different Y2O3 atomic fractions pressureless sintering at 1 500 °C for 4 h

图2 不同原子分数Y2O3的(Sc x Y1-x )2O3-MgO复相陶瓷热压烧结后的XRD谱

Fig.2 XRD spectra of (Sc x Y1-x )2O3-MgO composite ceramics with different Y2O3 atomic fractions after hot-press sintering

图3 不同原子分数Y2O3的(Sc x Y1-x )2O3-MgO复相陶瓷热压烧结后的微观结构（a）—0%；（b）—20%；（c）—40%；（d）—50%；（e）—60%；（f） —80%；（g）—100%.

Fig.3 Microstructure of (Sc x Y1-x )2O3-MgO composite ceramics with different Y2O3 atomic fractions after hot-press sintering

图4 不同原子分数Y2O3的(Sc x Y1-x )2O3-MgO复相陶瓷热压烧结后的平均晶粒尺寸

Fig.4 Average grain size of (Sc x Y1-x )2O3-MgO composite ceramics with different Y2O3 atomic fractions after hot-press sintering

图5 不同原子分数Y2O3的(Sc x Y1-x )2O3-MgO复相陶瓷热压烧结后的相对密度

Fig.5 Relative density of (Sc x Y1-x )2O3-MgO composite ceramics with different Y2O3 atomic fractions after hot-press sintering

图6 不同保温时间烧结的原子分数为3%的Zr4+:(Sc x Y1-x )2O3-MgO复相陶瓷的XRD谱

Fig.6 XRD spectra of Zr4+:(Sc x Y1-x )2O3-MgO composite ceramics with 3% Zr4+ atomic fractions under different holding time after sintering

图7 不同保温时间烧结的Zr4+原子分数为3%的Zr4+: (ScxY1-x)2O3-MgO复相陶瓷的微观结构（a）—3 min；（b）—5 min；（c）—10 min；（d）—20 min.

Fig.7 Microstructure of Zr4+:(Sc x Y1-x )2O3-MgO composite ceramics with 3% Zr4+ atomic fractions under different holding time after sintering

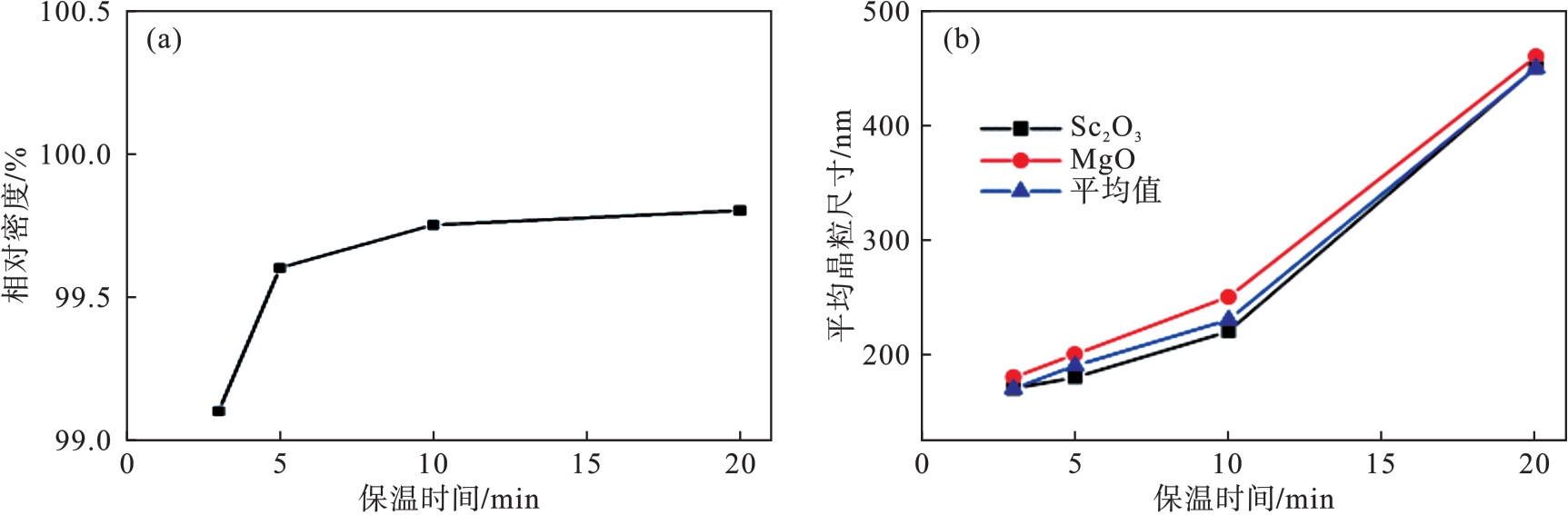

图8 Zr4+原子分数为3%的Zr4+:(Sc0.8Y0.2)2O3-MgO复相陶瓷在不同保温时间烧结的相对密度和晶粒尺寸（a）—相对密度；（b）—晶粒尺寸.

Fig.8 Relative density and grain size of Zr4+:(Sc0.8Y0.2)2O3-MgO composite ceramics with 3% Zr4+ atomic fractionsunder different holding time after sintering

图9 不同组分的复相陶瓷的红外透过率

Fig.9 Infrared transmittance of composite ceramics with different components

参考文献 30

[1]	Ma H J， Jung W K， Yong S M， et al. Microstructural freezing of highly NIR transparent Y₂O₃-MgO nanocomposite via pressure-assisted two-step sintering ［J］. Journal of the European Ceramic Society， 2019， 39（15）： 4957-4964.
[2]	李江，姜楠，徐圣泉，等．红外透明MgO-Y₂O₃复相陶瓷研究进展［J］．硅酸盐学报，2016， 44（9）： 1302-1314.
	Li Jiang， Jiang Nan， Xu Sheng-quan， et al. Recent development on infrared transparent MgO-Y₂O₃ nanocomposite ceramics ［J］. Journal of the Chinese Ceramic Society， 2016， 44（9）： 1302-1314.
[3]	Liu L H， Morita K， Suzuki T S， et al. Evolution of microstructure， mechanical， and optical properties of Y₂O₃-MgO nanocomposites fabricated by high pressure spark plasma sintering［J］. Journal of the European Ceramic Society， 2020， 40（13）： 4547-4555.
[4]	Wu N， Li X D， Zhang M， et al. Synthesis of nanopowders with low agglomeration by elaborating Φ values for producing Gd₂O₃-MgO nanocomposites with extremely fine grain sizes and high mid-infrared transparency［J］. Journal of the European Ceramic Society， 2021， 41（4）： 2898-2907.
[5]	魏玉静，方海亮，邱小小，等．SPS制备MgO-Y₂O₃复相陶瓷及其性能研究［J］．硅酸盐通报，2020， 39（7）： 2274-2280.
	Wei Yu-jing， Fang Hai-liang， Qiu Xiao-xiao， et al. Preparation and performance research of MgO-Y₂O₃ composite ceramics by SPS ［J］. Bulletin of the Chinese Ceramic Society， 2020， 39（7）： 2274-2280.
[6]	Brard N， Petit J， Emery N， et al. Control of the nanostructure of MgO-Y₂O₃ composite ceramics using two-step sintering for high temperature mid infrared window applications ［J］. Ceramics International， 2023， 49（11）： 18187-18194.
[7]	Liu Z Y， Ikesue A， Li J. Research progress and prospects of rare-earth doped sesquioxide laser ceramics ［J］. Journal of the European Ceramic Society， 2021， 41（7）： 3895-3910.
[8]	Harris D C， Cambrea L R， Johnson L F， et al. Properties of an infrared-transparent MgO∶Y₂O₃ nanocomposite［J］. Journal of the American Ceramic Society， 2013， 96（12）： 3828-3835.
[9]	Permin D， Belyaev A， Koshkin V， et al. Erbium-doped Lu₂O₃-MgO and Sc₂O₃-MgO IR-transparent composite ceramics ［J］. Nanomaterials， 2023， 13（10）： 1620-1632.
[10]	Kränkel C. Rare-earth-doped sesquioxides for diode-pumped high-power lasers in the 1-， 2-， and 3-μm spectral range ［J］. IEEE Journal of Selected Topics in Quantum Electronics， 2015， 21（1）： 1602013.
[11]	Yang C L， Huang J Q， Huang Q F， et al. Optical， thermal， and mechanical properties of （Y_1- _x Sc _x ）₂O₃ transparent ceramics ［J］. Journal of Advanced Ceramics， 2022， 11（6）： 901-911.
[12]	Du P P， Huo D， Xi H Q， et al. Fabrication of nanocrystalline Sc₂O₃-Y₂O₃ solid solution ceramics by spark plasma sintering ［J］. Ceramics International， 2017， 43（13）： 9854-9859.
[13]	Zhang X， Gao S， Gui W H， et al. First-principles study of structure， mechanical and optical properties of La- and Sc- doped Y₂O₃ ［J］. Journal of Rare Earths， 2019， 37（8）： 879-885.
[14]	Jin L L， Zhou G H， Shimai S Z， et al. ZrO₂-doped Y₂O₃ transparent ceramics via slip casting and vacuum sintering ［J］. Journal of the European Ceramic Society， 2010， 30（10）： 2139-2143.
[15]	Wang J， Yin D L， Ma J， et al. Pump laser induced photodarkening in ZrO₂-doped Yb：Y₂O₃ laser ceramics ［J］. Journal of the European Ceramic Society， 2019， 39（2/3）： 635-640.
[16]	Ren Y， Li X D， Zhang Z， et al. Effects of Zr⁴⁺-doping on the properties of （Lu， Gd）₂O₃： Eu transparent ceramics： insight from the photoluminescent spectra in as-sintered and annealed state ［J］. Ceramics International， 2023， 49（11）： 18541-18551.
[17]	Ren Y， Li X D， Mu H J， et al. The origin of microstructural inhomogeneity in vacuum-sintered ZrO₂-doped Lu₂O₃ transparent ceramics ［J］. Journal of the American Ceramic Society， 2024， 107（2）： 1105-1116.
[18]	Zhang L， Pan W. Structural and thermo-mechanical properties of Nd：Y₂O₃ transparent ceramics ［J］. Journal of the American Ceramic Society， 2015， 98（10）： 3326-3331.
[19]	Zhou H X， Yang Q H， Xu J， et al. Preparation and spectroscopic properties of 2% Nd：（Y_0.9La_0.1）₂O₃ transparent ceramics ［J］. Journal of Alloys and Compounds， 2009， 471（1/2）： 474-476.
[20]	Lashneva V V， Dubok V A. Electroconductivity of the oxide interlanthanoids with perovskite structure ［C］// Fuel Cell Technologies： State and Perspectives. Dordrecht： Springer， 2005： 259-264.
[21]	Sviridova R K， Arsen'ev P A. The spectra of ScYO₃ crystals containing Nd³⁺ ions ［J］. Journal of Applied Spectroscopy， 1972， 17（5）： 1482-1483.
[22]	Yong S M， Choi D H， Lee K， et al. Influence of the SPS heating rate on the optical and mechanical properties of Y₂O₃-MgO nanocomposites ［J］. Journal of Ceramic Processing Research， 2019， 20（1）： 59-62.
[23]	Muoto C K， Jordan E H， Gell M， et al. Phase homogeneity in Y₂O₃-MgO nanocomposites synthesized by thermal decomposition of nitrate precursors with ammonium acetate additions ［J］. Journal of the American Ceramic Society， 2011， 94（12）： 4207-4217.
[24]	Wang J W， Chen D Y， Jordan E H， et al. Infrared-transparent Y₂O₃-MgO nanocomposites using sol-gel combustion synthesized powder ［J］. Journal of the American Ceramic Society， 2010， 93（11）： 3535-3538.
[25]	Li X K， Mao X J， Feng M H， et al. Optical absorption and mechanism of vacuum-sintered ZrO₂-doped Y₂O₃ ceramics ［J］. Journal of the European Ceramic Society， 2016， 36（16）： 4181-4184.
[26]	Hou X R， Zhou S M， Li W J， et al. Study on the effect and mechanism of zirconia on the sinterability of yttria transparent ceramic ［J］. Journal of the European Ceramic Society， 2010， 30（15）： 3125-3129.
[27]	Chen P L， Chen I W. Grain boundary mobility in Y₂O₃： defect mechanism and dopant effects ［J］. Journal of the American Ceramic Society， 1996， 79（7）： 1801-1809.
[28]	Furuse H， Horiuchi N， Kim B N. Transparent non-cubic laser ceramics with fine microstructure ［J］. Scientific Reports， 2019， 9： 10300.
[29]	Zhang H T， Yang J， Brown J A， et al. La³⁺ and Er³⁺ Co-doped Y₂O₃ transparent ceramics with a tunable refractive index and long coherence lifetime ［J］. Optical Materials Express， 2020， 10（1）： 99-104.
[30]	Zhang L L， Fan J T， Qian K C， et al. Enhanced near-infrared transmission of ZnO-doped Y₂O₃-MgO nanocomposites with reduced light scattering due to decreased refractive index difference ［J］. Journal of the European Ceramic Society， 2022， 42（11）： 4616-4622.
