时空约束的变厚度控制模型及应用

doi:10.12068/j.issn.1005-3026.2025.20230289

摘要/Abstract

摘要：

在冷轧差厚板（TRB）带材轧制过程中，厚度呈现出周期性、连续性和多段变化的特点，针对厚度难以精确控制的问题，提出密集采点、逐点调控的厚度控制策略.为防止控制系统产生振荡，提出了基于时间和空间约束的变厚度控制(VGC)模型，成功在变厚度冷轧机控制系统中实现应用.通过现场实测数据分析，使用变厚度控制模型前，等厚区厚度波动相对稳定，过渡区的厚度偏差较大，趋厚轧制时呈正偏差，趋薄轧制时呈负偏差.使用变厚度控制模型后，能够快速有效地调整过渡区的厚度偏差，确保TRB的厚度偏差在±0.025 mm以内，优于现有汽车行业TRB标准.

关键词: 差厚板, 变厚度控制, 自动厚度控制, 轻量化, 冷轧

Abstract:

During the rolling process of tailor rolled blank（TRB） cold-rolled strips， the gauge exhibits characteristics of periodic， continuous， and multi-stage variations. To address the difficulty in achieving precise gauge control， a control strategy of dense sampling and point by point regulation is proposed. To prevent oscillation in the control system， a variable gauge control（VGC） model based on time and space constraints is developed and successfully implemented in the control system of a variable gauge cold rolling mill. On-site data analysis shows that prior to the use of VGC model， the gauge fluctuations in the equal gauge zone are relatively stable， while the transitional zones exhibited significant gauge deviations， with positive deviations during upwards rolling and negative deviations during downwards rolling. After using VGC model， the system demonstrates rapid and effective adjustment capabilities for gauge deviations in the transitional zones， ensuring that the gauge deviations of TRB are within ±0.025 mm， better than the existing TRB standards in the automotive industry.

Key words: tailor rolled blank, variable gauge control, automatic gauge control, lightweight, cold rolling

中图分类号:

TG 335.5

孙涛, 纪良鑫, 杨先理, 胡贤磊. 时空约束的变厚度控制模型及应用[J]. 东北大学学报（自然科学版）, 2025, 46(3): 46-51.

Tao SUN, Liang-xin JI, Xian-li YANG, Xian-lei HU. Time and Space Constrained Variable Gauge Control Model and Application[J]. Journal of Northeastern University(Natural Science), 2025, 46(3): 46-51.

图/表 10

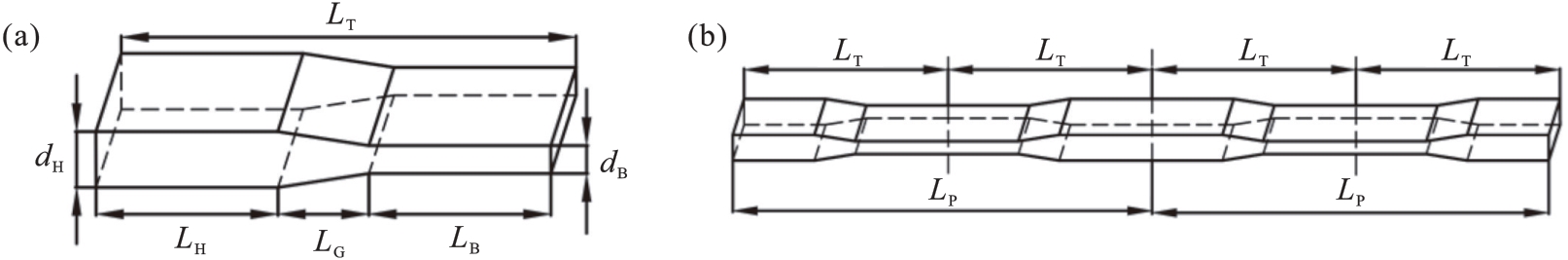

图1 单块TRB和PLP带材示意图（a）—单块TRB；（b）—PLP带材.

Fig. 1 Schematic diagram of single TRB and PLP strip

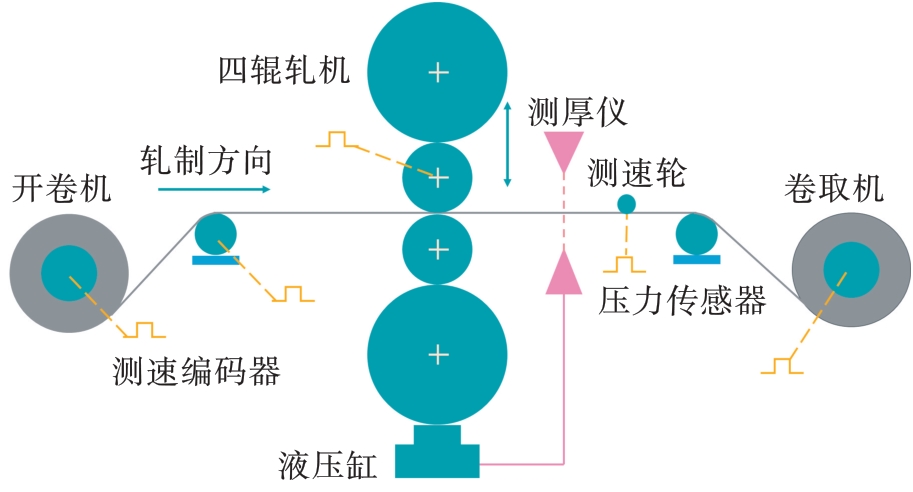

图2 生产PLP带材的轧机示意图

Fig. 2 Schematic diagram of PLP strip production mill

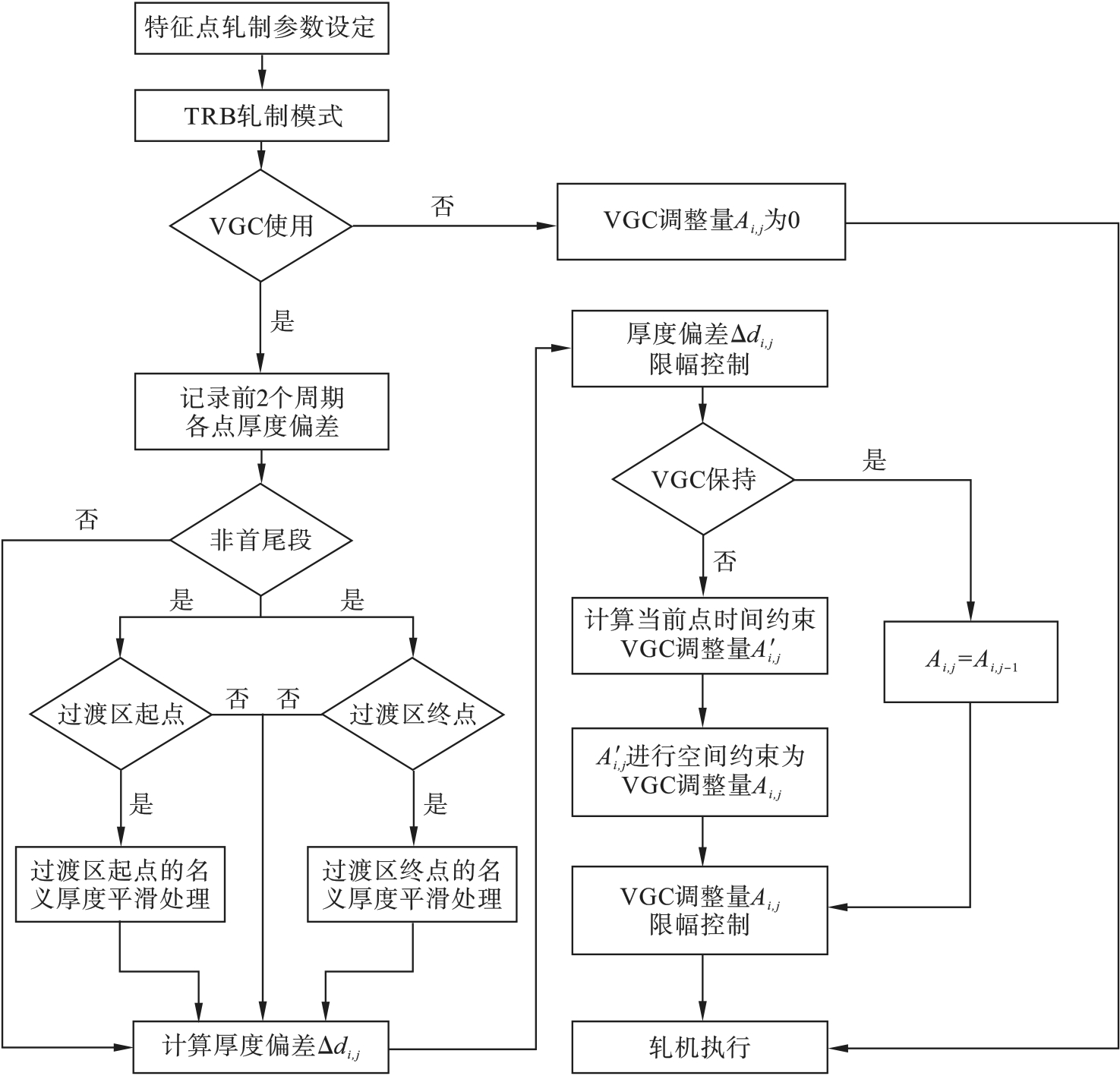

图3 时空约束的VGC模型

Fig. 3 VGC model with time and space constrains

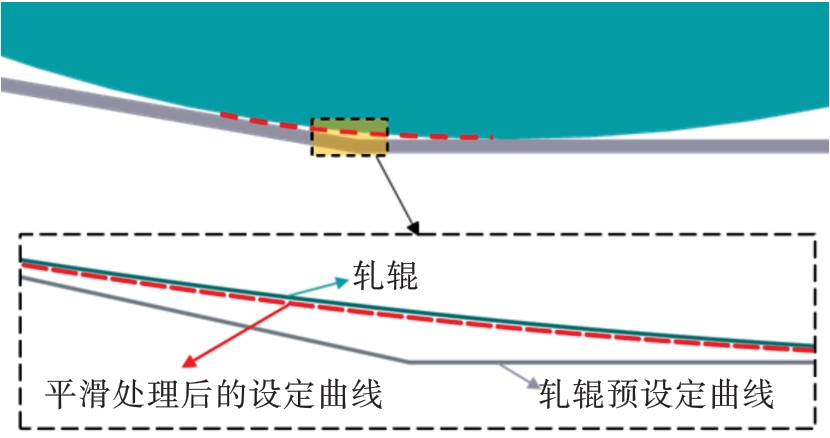

图4 圆弧平滑过渡处理

Fig. 4 Smooth transition processing with arcs

图5 过渡区起点和终点的平滑处理（a）—过渡区起点；（b）—过渡区终点.

Fig. 5 Smoothing of the start and end points of transition zones

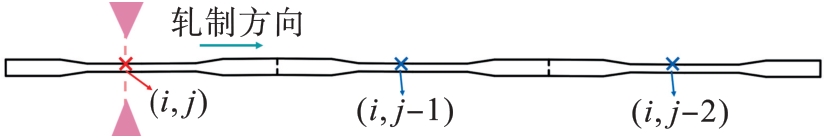

图6 VGC模型的时间约束

Fig. 6 Time constraint in the VGC model

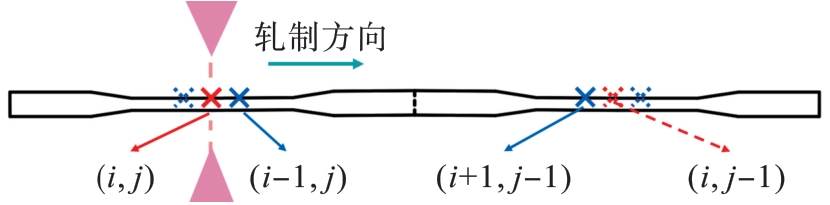

图7 VGC模型的空间约束

Fig. 7 Space constraint in the VGC model

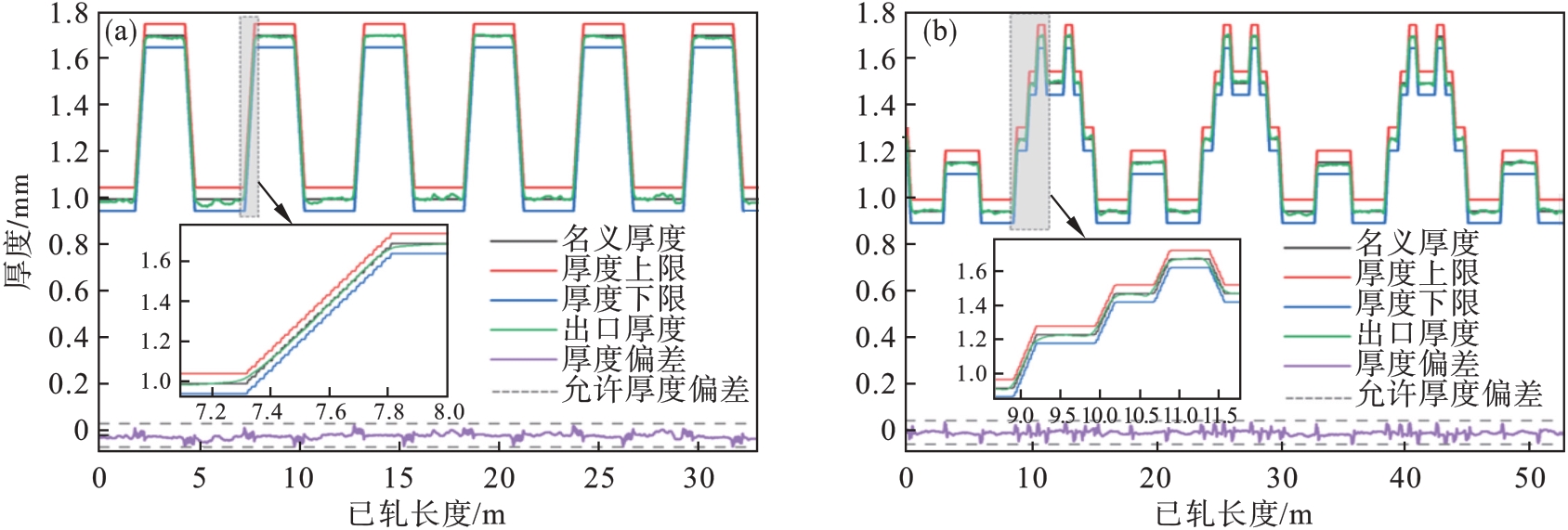

图8 TRB产品厚度偏差（a）—A产品；（b）—B产品.

Fig. 8 Thickness deviation of TRB products

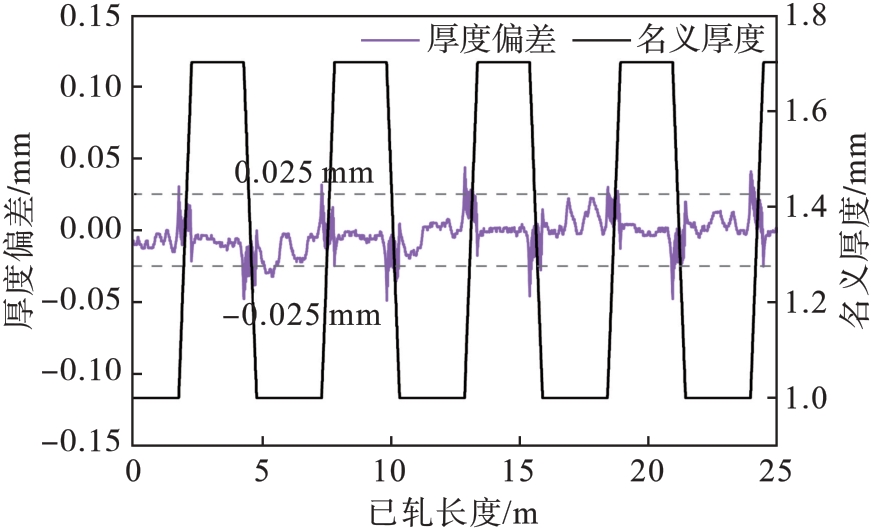

图9 差厚板A产品厚度偏差

Fig. 9 Thickness deviation for product A of TRB

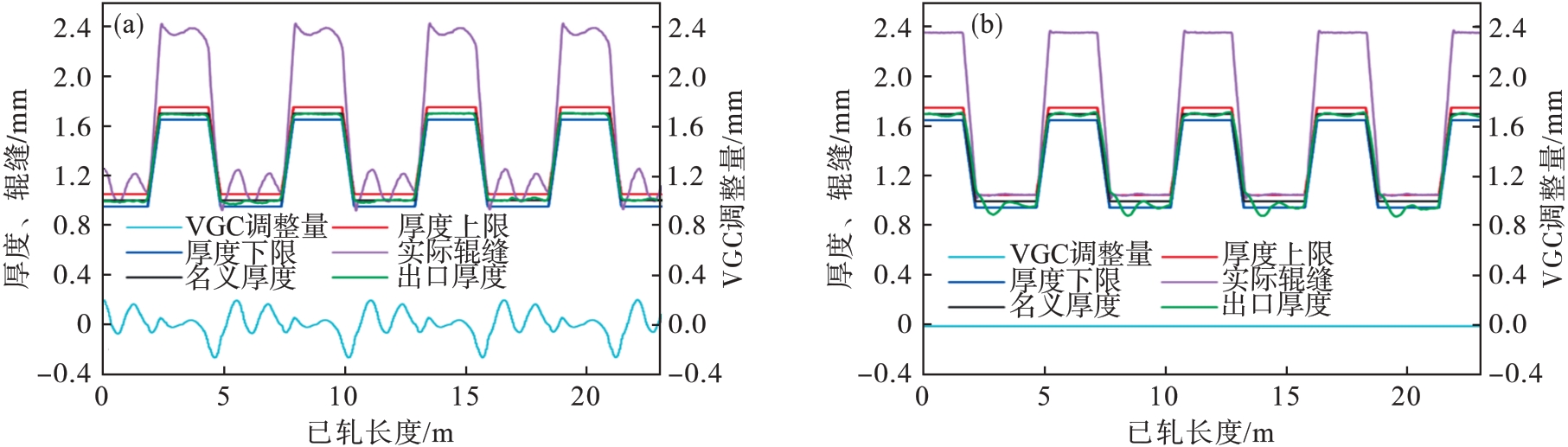

图10 VGC模型的控制系统使用前后的对比（a）—使用VGC；（b）—未使用VGC.

Fig. 10 Comparison before and after VGC model control system usage

参考文献 19

1	Meyer A， Wietbrock B， Hirt G. Increasing of the drawing depth using tailor rolled blanks-numerical and experimental analysis［J］. International Journal of Machine Tools and Manufacture， 2008， 48（5）： 522-531.
2	Du J T， Huang C， Chen C Z， et al. Optimization to control parameters on rolling of tailor rolling blanks by orthogonal test［J］. Applied Mechanics and Materials， 2011， 80/81： 546-550.
3	刘相华，高琼，苏晨，等. 变厚度轧制理论与应用的新进展［J］. 轧钢， 2012， 29（3）： 1-7.
	Liu Xiang-hua， Gao Qiong， Su Chen， et al. New progress of theory and application in variable gauge rolling［J］. Steel Rolling， 2012， 29（3）： 1-7.
4	Liu X H， Zhi Y， Yu H L. Rolling technology with reducing resources in China［J］. Materials and Manufacturing Processes， 2010， 25（1/2/3）： 161-166.
5	陈丽娟，韩斌，杨奕，等. 差厚板轧制技术及其应用［J］. 轧钢， 2013， 30（5）： 39-43.
	Chen Li-juan， Han Bin， Yang Yi， et al. The rolling technologies and applications of tailor rolled blanks ［J］. Steel Rolling， 2013， 30（5）： 39-43.
6	Kopp R， Böhlke P. A new rolling process for strips with a defined cross section［J］. CIRP Annals， 2003， 52（1）： 197-200.
7	Kopp R， Wiedner C， Meyer A. Flexibly rolled sheet metal and its use in sheet metal forming［J］. Advanced Materials Research， 2005， 6/7/8： 81-92.
8	Van Putten K， Urban M， Kopp R. Computer aided product optimization of high-pressure sheet metal formed tailor rolled blanks［J］. Steel Research International， 2005， 76（12）： 897-904.
9	Kopp R， Wiedner C， Meyer A. Flexible rolling for load-adapted blanks［J］.International Sheet Metal Review， 2005， 7（4）： 20， 22-24.
10	Engler O， Schäfer C， Brinkman H J， et al. Flexible rolling of aluminium alloy sheet-process optimization and control of materials properties［J］. Journal of Materials Processing Technology， 2016， 229： 139-148.
11	Rana R， Singh S B. Automotive steels： design， metallurgy， processing and applications［M］. Duxford： Elsevier， 2017.
12	Liu X H， Zhao Q L， Liu L Z. Recent development on theory and application of variable gauge rolling， a review［J］. Acta Metallurgica Sinica （English Letters）， 2014， 27（3）： 483-493.
13	Wang S， Wang X G， Liu X H， et al. Experiment and simulation of variable thickness rolling for 3D-profiled blank［J］. Journal of Materials Processing Technology， 2021， 290： 116971.
14	Zhang G J， Liu X H， Hu X L， et al. Horizontal velocity of variable gauge rolling： theory and finite elements simulation［J］. Journal of Iron and Steel Research International， 2013， 20（10）： 10-16.
15	Wang J， Hu X L， Feng X. Study on an analytical model of asymmetrical and symmetrical tailor rolled blank rolling［J］. The International Journal of Advanced Manufacturing Technology， 2024， 132（9）： 5153-5169.
16	Hu X L， Ke D W， Zhi Y， et al. Effect of two steps overaging on mechanical properties of tailor rolled blank of dual phase steel［J］. Metals， 2021， 11（5）： 792-805.
17	Ryabkov N， Jackel F， Van Putten K， et al. Production of blanks with thickness transitions in longitudinal and lateral direction through 3D-strip profile rolling［J］. International Journal of Material Forming， 2008， 1（1）： 391-394.
18	Huang C， Gan Y， Du J T， et al. Shape rolling simulation of tailor rolled blanks based on deform-3D［J］. Applied Mechanics and Materials， 2011， 101/102： 897-900.
19	中国汽车工程学会. 汽车用轧制差厚板通用要求： T/CSAE 59—2017 ［S］. 北京：中国汽车工程学会，2017.
	China Society of Automotive Engineers. Materials Committee of SAE-China. Guide of tailor rolled blank for automotive： T/CSAE 59—2017 ［S］. Beijing： China Society of Automotive Engineers， 2017.
