选区激光熔化FeCoNiCr系高熵合金机械性能实验研究

doi:10.12068/j.issn.1005-3026.2025.20230333

摘要/Abstract

摘要：

通过对选区激光熔化法制备的FeCoNiCrAl_0.5，FeCoNiCrTi_0.5高熵合金成形试件进行机械性能影响因素实验研究，探寻高熵合金致密度与硬度随激光功率、扫描速度、扫描间距的变化规律以及粉末种类和元素类型对拉伸性能的影响，并对高熵合金试件拉伸断口形貌进行分析.实验结果表明：随着激光功率、扫描速度、扫描间距的增大，试件的致密度与硬度先升高后下降.采用合金化粉末制备的FeCoNiCrAl_0.5试件相较于混合粉末拉伸性能更优越，FeCoNiCrTi_0.5高熵合金与FeCoNiCrAl_0.5高熵合金相比抗拉强度更大，韧性更强.采用混合粉末与合金化粉末制备的FeCoNiCrAl_0.5成形试件的拉伸断裂方式以脆性与韧性断裂为主，而采用混合粉末制备的FeCoNiCrTi_0.5成形试件则以塑性断裂为主.

关键词: 高熵合金, 选区激光熔化, 致密度, 硬度, 拉伸性能

Abstract:

Through experimental research on the influencing factors of mechanical properties of FeCoNiCrAl_0.5 and FeCoNiCrTi_0.5 high-entropy alloy formed specimens prepared by the selective laser melting method， the changes of density and hardness of the high-entropy alloy with laser power， scanning speed and scanning spacing， as well as the effects of powder type and element type on the tensile properties were investigated， and the tensile fracture morphology of the high-entropy alloy specimens was analyzed. The experimental results showed that the density and hardness of the specimens increase at first and then decrease with the increase of laser power， scanning speed and scanning spacing. Compared with the mixed powder， the tensile properties of FeCoNiCrAl_0.5 specimen prepared by alloyed powder are better， FeCoNiCrTi_0.5 high-entropy alloy has higher tensile strength and stronger toughness than FeCoNiCrAl_0.5 high-entropy alloy. The tensile fracture of FeCoNiCrAl_0.5 formed specimen prepared by mixed powder and alloyed powder is mostly brittle and ductile fracture， while the FeCoNiCrTi_0.5 formed specimen prepared by mixed powder are mainly plastic fracture.

Key words: high-entropy alloy, selective laser melting, density, hardness, tensile property

中图分类号:

TH 161

温雪龙, 赵正豪, 宋林原, 王承宝. 选区激光熔化FeCoNiCr系高熵合金机械性能实验研究[J]. 东北大学学报（自然科学版）, 2025, 46(6): 76-85.

Xue-long WEN, Zheng-hao ZHAO, Lin-yuan SONG, Cheng-bao WANG. Experimental Study on Mechanical Properties of FeCoNiCr High-Entropy Alloy by Selective Laser Melting[J]. Journal of Northeastern University(Natural Science), 2025, 46(6): 76-85.

图/表 16

图1 SLM原理示意图

Fig.1 SLM principle diagram

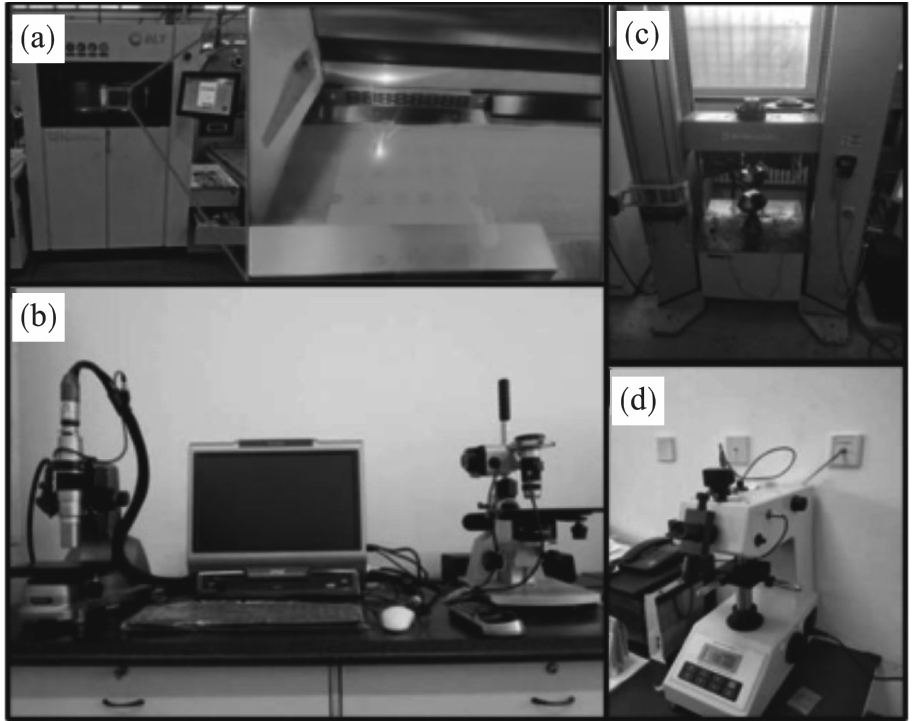

图2 实验设备（a）—激光熔化设备；（b）—超景深显微镜；（c）—万能电子试验机；（d）—电子维氏硬度计.

Fig.2 Experimental equipment

表1 粉末粒径统计表（质量分数） (%)

Table 1 Statistical table of powder particle size (mass fraction)

粒径/μm	FeCoNiCrAl_0.5（混合粉）	FeCoNiCrAl_0.5（合金粉）	FeCoNiCrTi_0.5（混合粉）
总计	100	100	100
10~20	63.90	37.4	31.2
>20~30	23.90	39.8	36.4
>30~40	8.90	13.5	17.8
>40~50	3.15	6.9	8.4
>50~60	0.10	1.8	4.4
>70~110	0.05	0.6	1.8

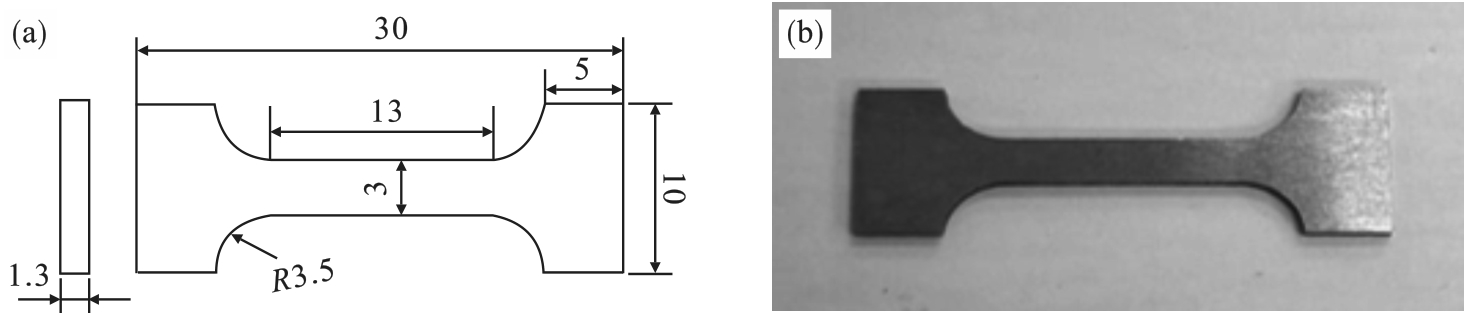

图3 拉伸试件(单位：mm)（a）—拉伸试件尺寸；（b）—实际拉伸试件.

Fig.3 Tensile specimen (unit:mm)

表2 正交实验参数

Table 2 Orthogonal experiment parameters

激光工艺参数	水平
激光工艺参数	1	2	3	4
激光功率/W	250	300	350	400
扫描速度/(mm·s^-1）	600	700	800	900
扫描间距/μm	50	60	70	80

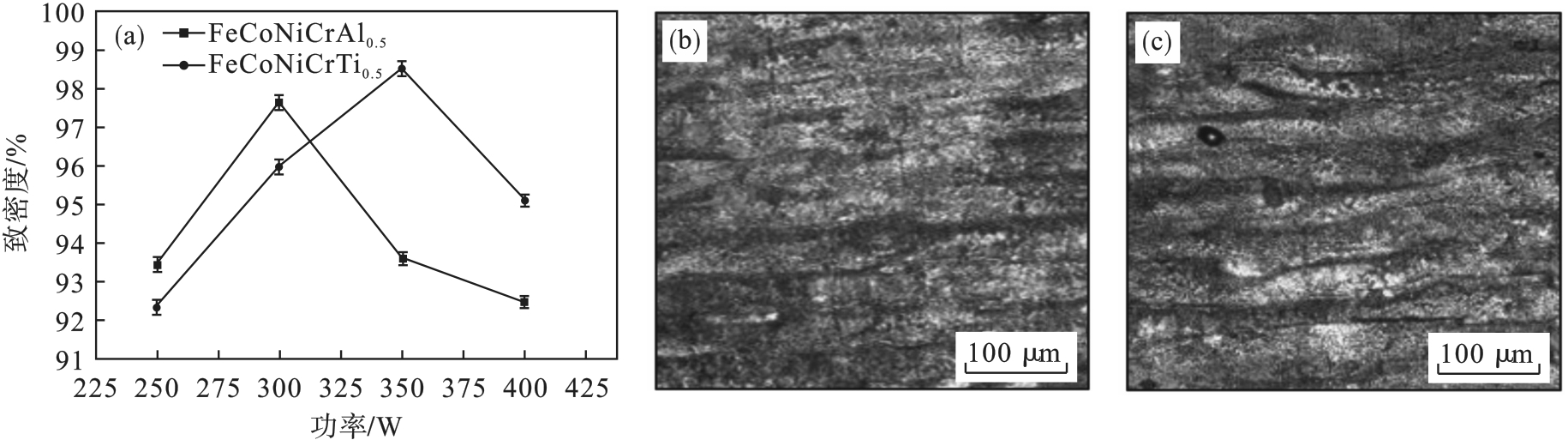

图4 激光功率对致密度的影响（a）—激光功率对致密度的影响；（b）—FeCoNiGrAl0.5致密度最大时的表面形貌（表面无球化）；（c）—FeCoNiGrAl0.5致密度最小时的表面形貌（表面球化）.

Fig.4 Effect of laser power on density

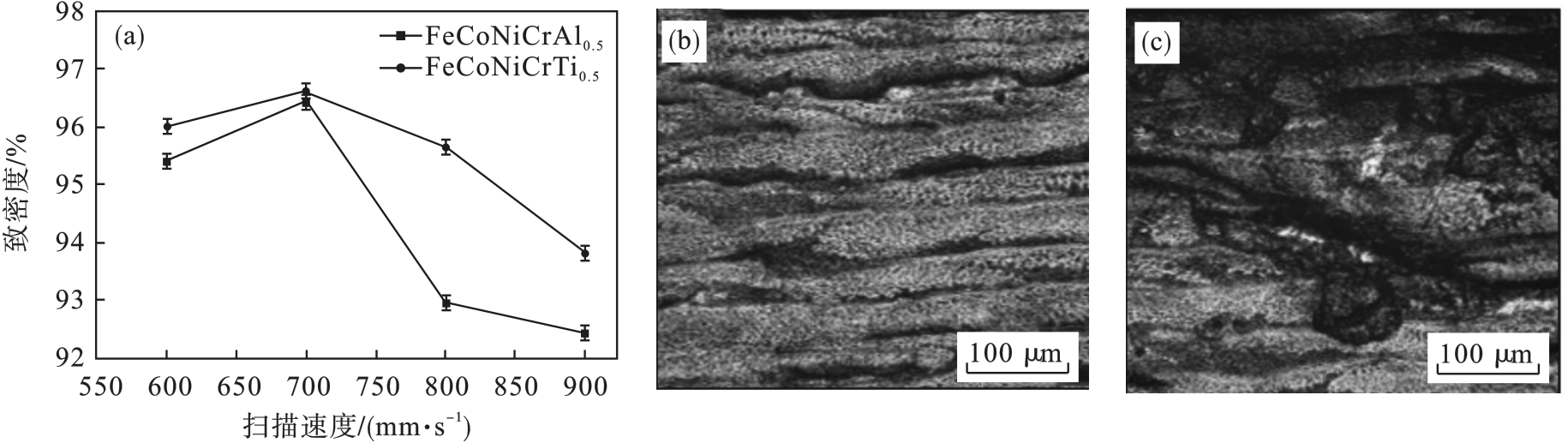

图5 扫描速度对致密度的影响（a）—扫描速度对致密度的影响；（b）—FeCoNiGrAl0.5致密度最大时的表面形貌（表面平整）；（c）—FeCoNiGrAl0.5致密度最小时的表面形貌（表面凹凸不平）.

Fig.5 Effect of scanning speed on density

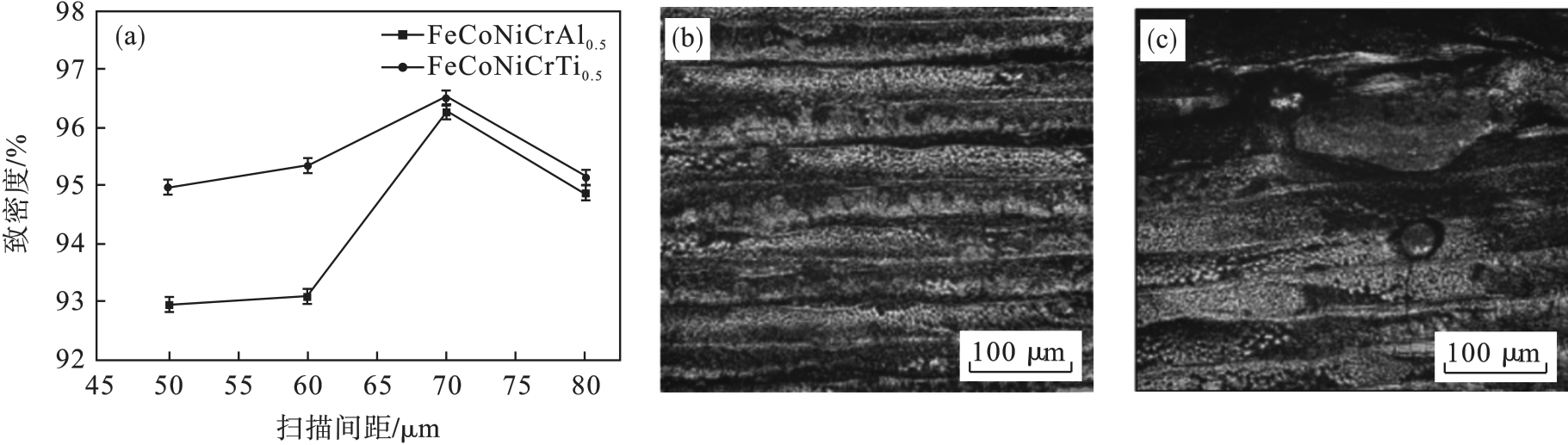

图6 扫描间距对致密度的影响（a）—扫描间距对致密度的影响；（b）—FeCoNiGrAl0.5致密度最大时的表面形貌（搭接完整）；（c）—FeCoNiGrAl0.5致密度最小时的表面形貌（表面孔洞与裂纹）.

Fig.6 Effect of scanning spacing on density

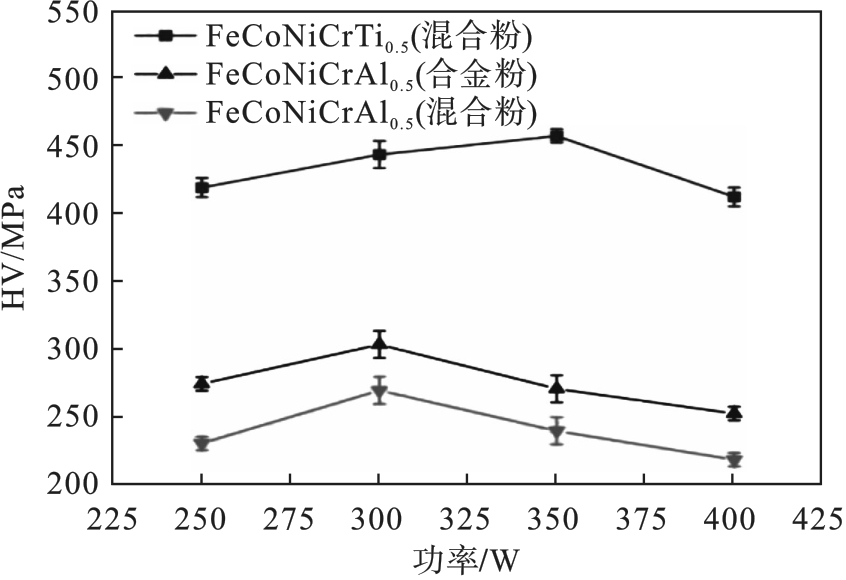

图7 激光功率对硬度的影响

Fig.7 Effect of laser power on hardness

图8 扫描速度对硬度的影响

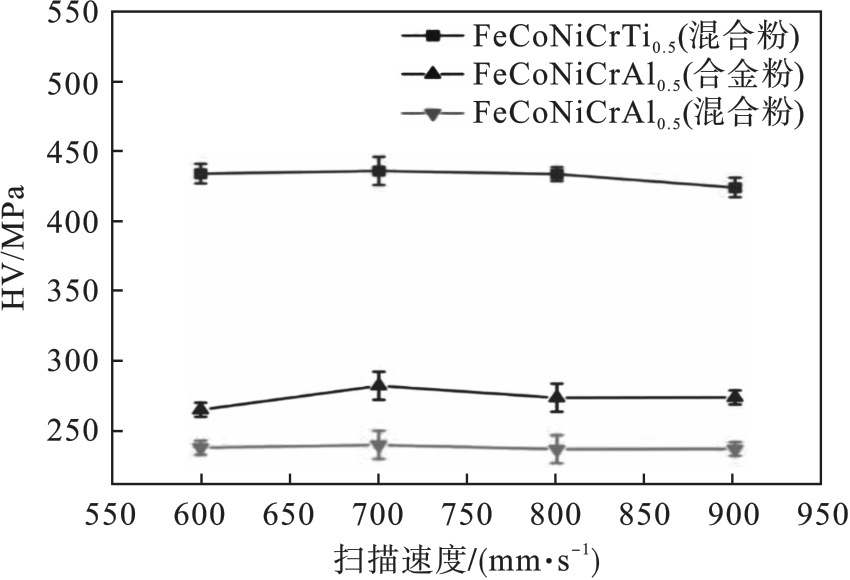

Fig.8 Effect of scanning speed on hardness

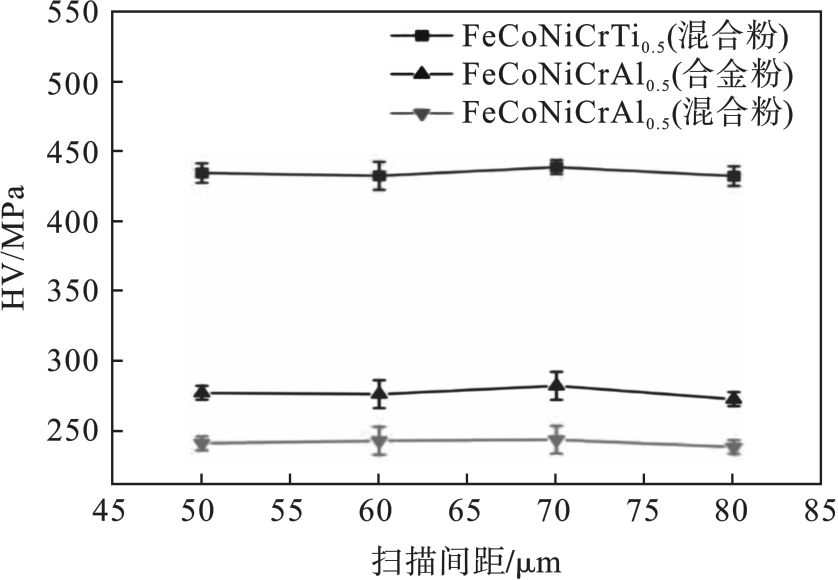

图9 扫描间距对硬度的影响

Fig.9 Effect of scanning spacing on hardness

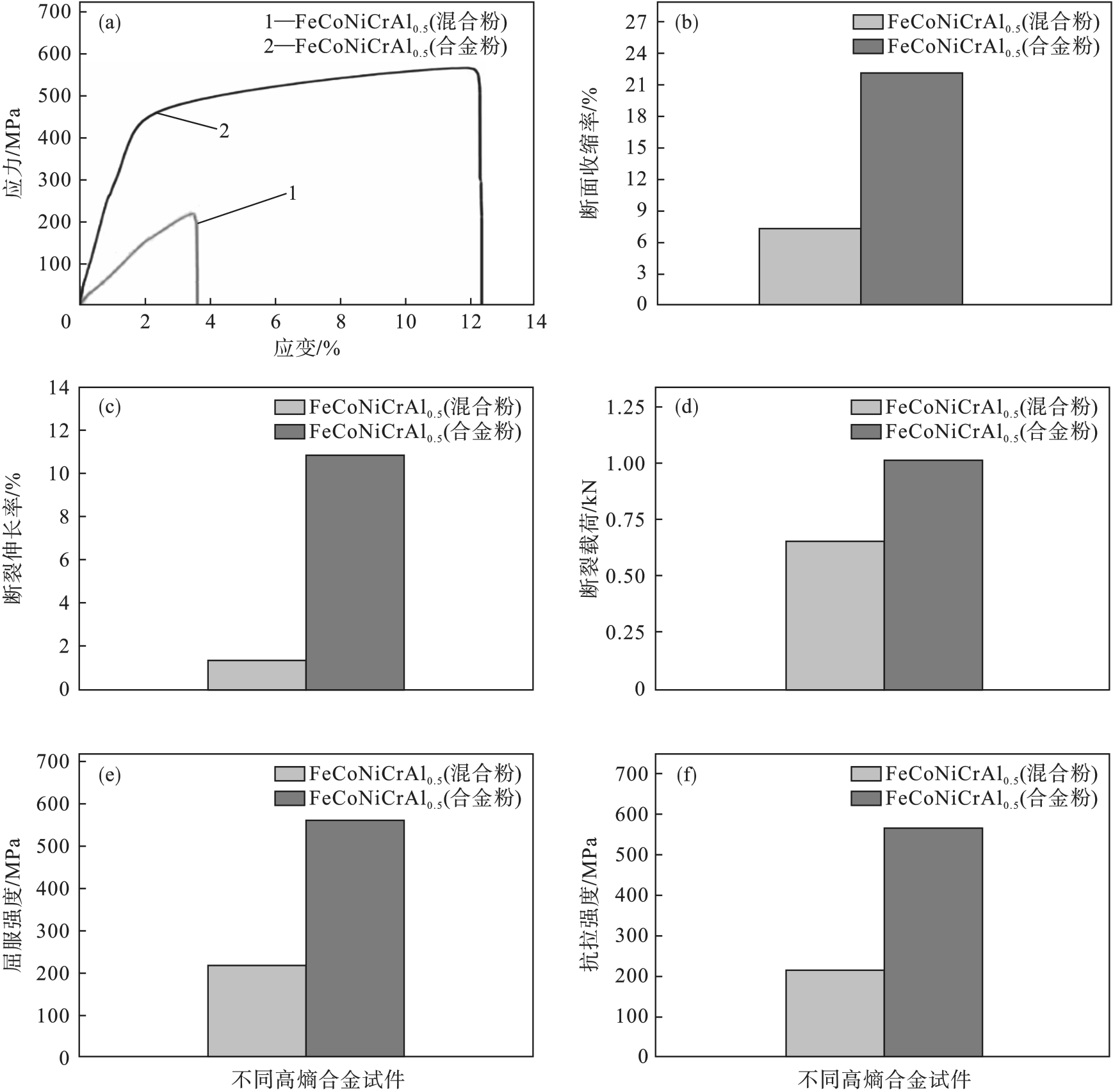

图10 FeCoNiCrAl0.5粉末类型对拉伸性能的影响（a）—应力-应变；（b）—断面收缩率；（c）—伸长率；（d）—断裂载荷；（e）—屈服强度；（f）—抗拉强度.

Fig.10 Effect of FeCoNiCrAl0.5 powder type on tensile properties

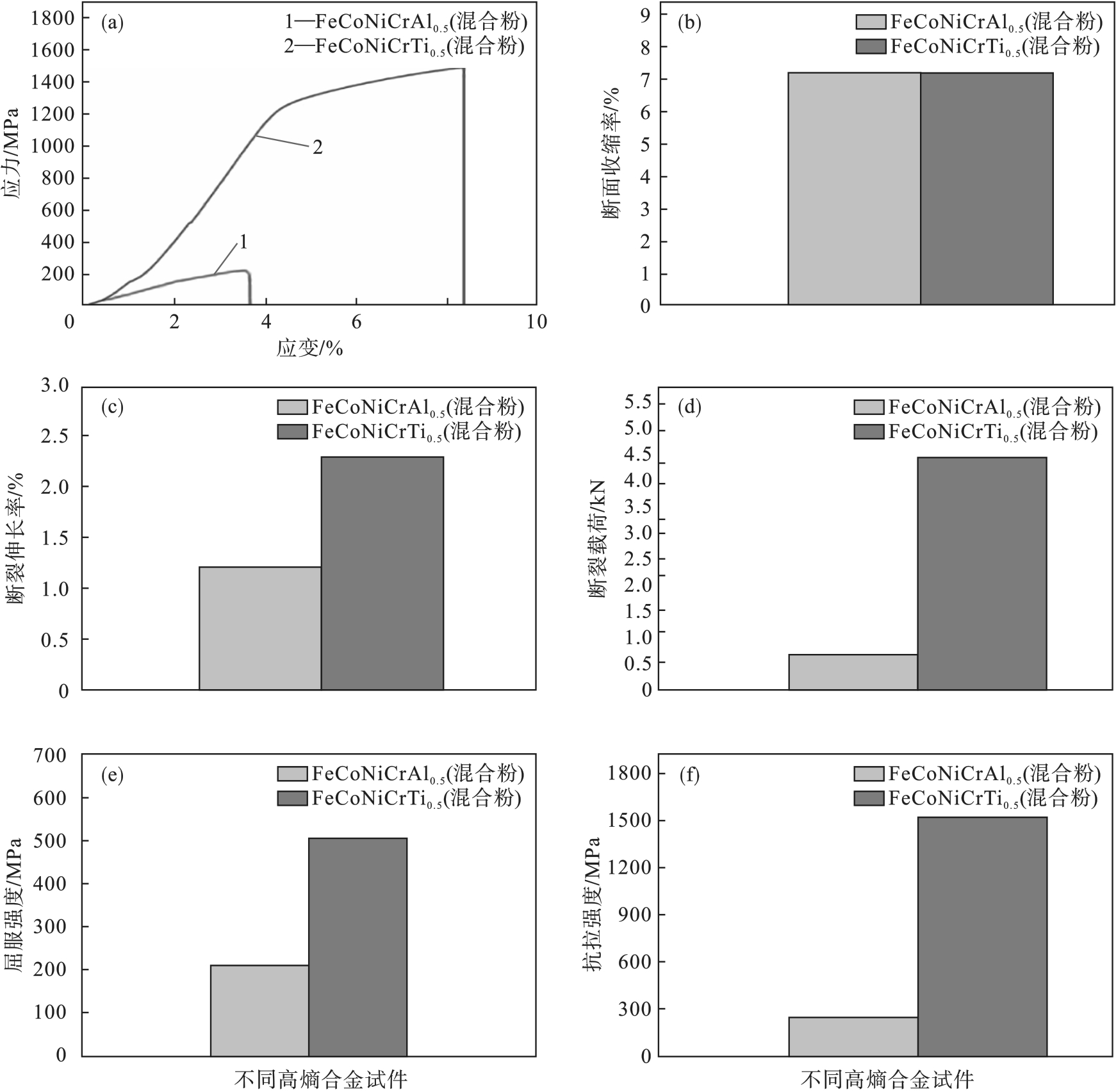

图11 元素种类对拉伸性能的影响（a）—应力-应变；（b）—断面收缩率；（c）—断裂伸长率；（d）—断裂载荷；（e）—屈服强度；（f）—抗拉强度.

Fig.11 Influence of elements on tensile properties

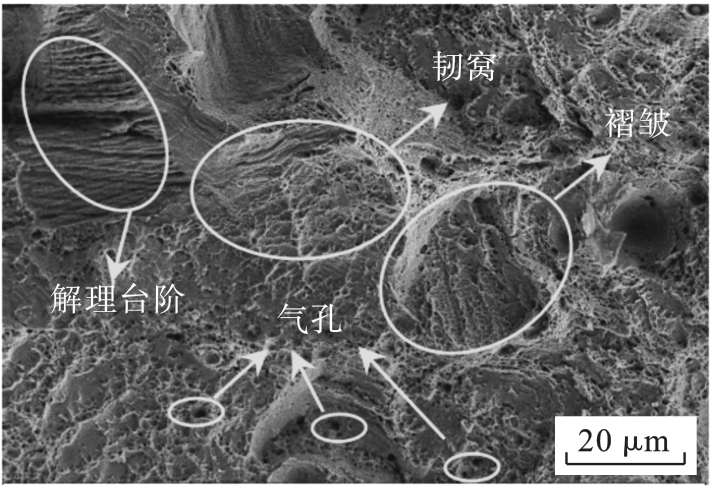

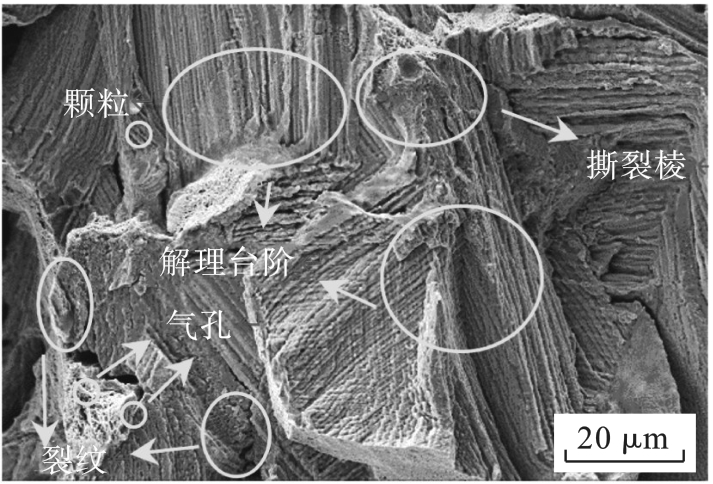

图12 FeCoNiCrAl0.5（混合粉）断口形貌

Fig.12 Fracture morphology of FeCoNiCrAl0.5

图13 FeCoNiCrAl0.5（合金粉）断口形貌

Fig.13 Fracture morphology of FeCoNiCrTi0.5

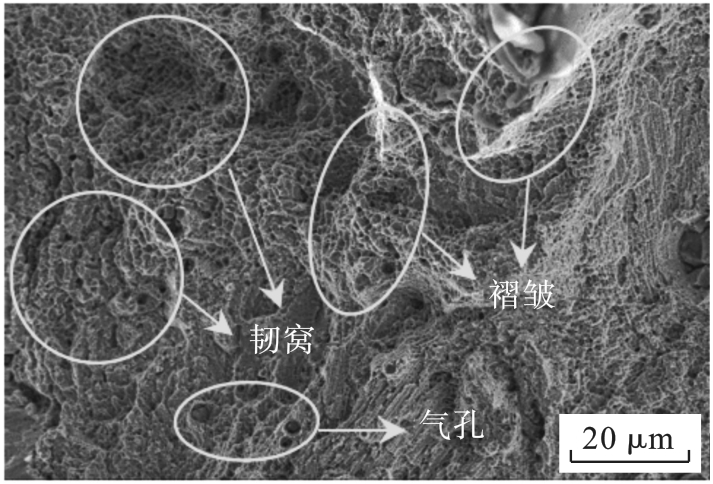

图14 FeCoNiCrTi0.5（混合粉）断口形貌

Fig.14 Fracture morphology of FeCoNiCrTi0.5

参考文献 13

[1]	韩金灿. BCC/B2共格析出强化的难熔高熵合金微观组织与力学性能研究［D］.大连：大连理工大学，2021.
	Han Jin-can. Study on microstructure and mechanical properties of refractory high entropy alloy strengthened by BCC/B2 coherent precipitation ［D］. Dalian： Dalian University of Technology，2021.
[2]	闫德隆.三种特殊高熵合金的微观结构和性能研究［D］.济南：山东大学，2020.
	Yan De-long. Study on microstructure and properties of three special high-entropy alloys ［D］. Jinan： Shandong University，2020.
[3]	Ma H， Shek C H. Effects of Hf on the microstructure and mechanical properties of CoCrFeNi high entropy alloy［J］. Journal of Alloys and Compounds， 2020， 827：154159.
[4]	Zhang A J， Han J S， Meng J H， et al. Rapid preparation of AlCoCrFeNi high entropy alloy by spark plasma sintering from elemental powder mixture［J］. Materials Letters， 2016， 181：82-85.
[5]	Zhang C， Liu B， Liu Y， et al. Effects of annealing on microstructure and mechanical properties of metastable powder metallurgy CoCrFeNiMo_0.2 high entropy alloy［J］. Entropy， 2019， 21（5）：448-457.
[6]	Vida A， Varga L K， Chinh N Q， et al. Effects of the sp element additions on the microstructure and mechanical properties of NiCoFeCr based high entropy alloys［J］. Materials Science and Engineering： A， 2016， 669 ：14-19.
[7]	Shen Q K， Xue J X， Yu X Y， et al. Powder plasma arc additive manufacturing of CoCrFeNiW _x high-entropy alloys： microstructure evolution and mechanical properties［J］. Journal of Alloys and Compounds，2022，922：166245.
[8]	Ma G L， Zhao Y， Cui H Z， et al. Addition Al and/or Ti induced modifications of microstructures， mechanical properties， and corrosion properties in CoCrFeNi high-entropy alloy coatings［J］. Acta Metallurgica Sinica （English Letters），2021， 34（8）：1087-1102.
[9]	Ye X C， Xu W Q， Li Z， et al. Microstructures and mechanical properties of FeNiCrMnAl high-entropy alloys［J］. Journal of Materials Engineering and Performance， 2022，31（10）：7820-7829.
[10]	Kim Y K， Yu J H， Kim H S， et al. In-situ carbide-reinforced CoCrFeMnNi high-entropy alloy matrix nanocomposites manufactured by selective laser melting： carbon content effects on microstructure， mechanical properties， and deformation mechanism ［J］. Composites Part B： Engineering， 2021， 210： 108638.
[11]	Ma P， Fang Y C， Wei S M， et al. Microstructure and mechanical properties of AlCoCrFeMnNi HEAs fabricated by selective laser melting［J］. Journal of Materials Research and Technology， 2023，25：7090-7100.
[12]	Bai Q F， Ouyang C Y， Wang R， et al. Effects of power spinning on the microstructure and mechanical properties of Fe-based alloy coating fabricated by laser cladding［J］. Transactions of the Indian Institute of Metals， 2022，75（6）：1451-1459.
[13]	Zhang L， Wang C S， Han L Y， et al. Influence of laser power on microstructure and properties of laser clad Co-based amorphous composite coatings ［J］. Surfaces and Interfaces， 2017， 6： 18-23.

[1]	张贺, 梁超杰, 孙聪. 激光热辅助渗碳磨削20CrMnTi表面强化机理[J]. 东北大学学报（自然科学版）, 2025, 46(5): 54-61.
[2]	杨尚武, 瞿海霞, 黎恒君, 刘常升. 激光熔覆(Ti,W)C增强镍基涂层的性能[J]. 东北大学学报（自然科学版）, 2024, 45(7): 953-959.
[3]	王梦奇, 刘越, 肖春林, 刘春明. SiCp粒径级配对55%SiCp/6061Al复合材料组织和性能的影响[J]. 东北大学学报（自然科学版）, 2024, 45(6): 802-807.
[4]	蒋金哲, 刘越, 刘春明. 二次碳化物特征调控及其对高碳高合金马氏体钢耐磨性的影响[J]. 东北大学学报（自然科学版）, 2024, 45(4): 490-498.
[5]	朱庆丰, 黄建航, 高扬, 张恩阁. 稳定化退火温度对5059铝合金冷轧板材组织及性能的影响[J]. 东北大学学报（自然科学版）, 2024, 45(3): 323-330.
[6]	温雪龙, 桂宏泽, 巩亚东, 王蒙山. 高熵合金微尺度磨削力实验研究[J]. 东北大学学报（自然科学版）, 2024, 45(12): 1734-1743.
[7]	温雪龙, 张文波, 巩亚东, 李俊鹏. FeCoNiCr系高熵合金铣削力仿真与实验研究[J]. 东北大学学报（自然科学版）, 2024, 45(11): 1579-1586.
[8]	刘俊汝，张国华，周国治. w(Fe)/w(Ni)对Mo₂FeB₂基金属陶瓷的影响[J]. 东北大学学报（自然科学版）, 2023, 44(9): 1269-1278.
[9]	温雪龙，王承宝，刘文博，任海洋. 选区激光熔化FeCoNiCr系高熵合金微观组织的实验研究[J]. 东北大学学报（自然科学版）, 2023, 44(4): 536-543.
[10]	赵宇辉，高孟秋，赵吉宾，贺晨. 增减材复合制造WC颗粒增强316L不锈钢材料组织性能[J]. 东北大学学报（自然科学版）, 2022, 43(2): 197-205.
[11]	姜世杰，董天阔，戴卫兵，战明. 熔丝成型薄板拉伸性能的理论与实验研究[J]. 东北大学学报（自然科学版）, 2022, 43(1): 65-70.
[12]	毕梦园，谢仁义，张艺凡，衣海龙. CoCrFeNi高熵合金组织演变规律及再结晶动力学[J]. 东北大学学报（自然科学版）, 2021, 42(7): 933-938.
[13]	郗文超，宋博学，梁赢东，于天彪. 原位生成NbC增强YCF102熔覆层热力学与耐磨性研究[J]. 东北大学学报（自然科学版）, 2021, 42(4): 538-543.
[14]	辛博，周显新，巩亚东. 变厚度熔覆层沉积成形工艺与性能研究[J]. 东北大学学报:自然科学版, 2020, 41(3): 374-379.
[15]	张颖，赵长盛，苑文博，郝丽娜. 仿人机械手设计与硬度感知研究[J]. 东北大学学报:自然科学版, 2020, 41(3): 349-355.
